Oписание продукта

AlphaBot2 robot building kit для Pi, с контроллером Raspberry Pi 3 Модель B +

Обзор

Этот робот-комплект AlphaBot2 предназначен для использования с Raspberry Pi 3 Модель B +. Он оснащен богатыми общими функциями робота, включая отслеживание линии, препятствия, избегающие, Bluetooth/Инфракрасный/Wi-Fi пульт дистанционного управления, мониторинг видео и т. д.

Благодаря высокоинтегрированной модульной конструкции его достаточно легко собрать на кнопке, нет пайки, без проводки. Через несколько минут, потраченных на аппаратную сборку, вы почти там, наши демо-коды с открытым исходным кодом готовы помочь вам начать быстро.

Raspberry Pi 3 Модель B + характеристики

RPi3-B-Plus-intro

  • Broadcom BCM2837B0, Cortex-A53 (ARMv8) 64-бит SoC @ 1,4 ГГц
  • 1 ГБ LPDDR2 SDRAM
  • 2,4 ГГц и 5 ГГц IEEE 802.11.b/g/n/ac Беспроводная LAN, Bluetooth 4,2, BLE
  • Гигабитный Ethernet по USB 2,0 (максимальная пропускная способность 300 Мбит/с)
  • Удлинитель 40-pin GPIO
  • Полный размер HDMI
  • 4 порта USB 2,0
  • Порт камеры CSI для подключения батареи Raspberry Pi
  • Порт дисплея DSI для подключения сенсорного дисплея Raspberry Pi
  • 4-полюсный стерео выход и композитный видеопорт
  • Порт Micro SD для загрузки операционной системы и хранения данных
  • 5 В/2.5A DC вход питания
  • Поддержка питания (PoE) (требуется отдельная шапка PoE)

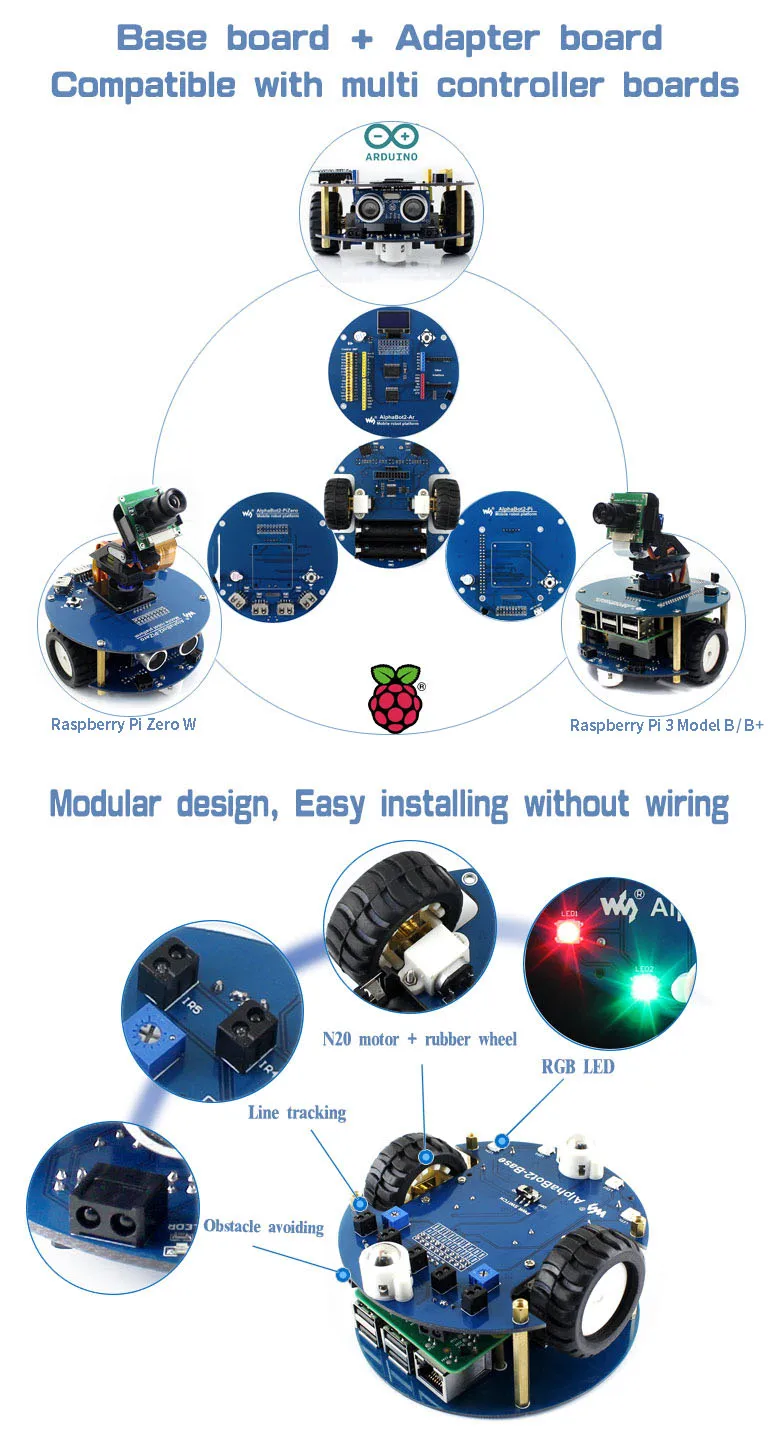

AlphaBot2 Особенности

AlphaBot2 использует 2-слоевую структуру, чтобы обеспечить отличную стабильность и совместимость.

AlphaBot2-Base, нижнее основание шасси:

  • 5-канальный инфракрасный датчик, аналоговый выход, в сочетании с алгоритмом PID, стабильная линия отслеживания
  • Бортовые модули, такие как отслеживание линии, препятствие, избегая, не нуждается в грязной проводке
  • Tb6612fng dual H-мост мотор водителя, по сравнению с L298P, он более эффективный, более компактный, и меньше отопления
  • N20 мотор micro gear, с металлическими шестернями, низким уровнем шума, высокой точностью
  • Встроенные RGB светодиоды, истинная цветная подсветка, довольно круто

Alphabot2-pi, плата верхнего адаптера для контроллера:

  • LM2596 регулятор напряжения, обеспечивает Pi с стабильной 5 В мощности
  • TLC1543 объявление приобретения чип, позволяет Pi использовать аналоговые датчики
  • Pca9685 servo контроллер, сделать его более плавно, чтобы вращать сковородку
  • Преобразователь UART CP2102, простой для контроля Pi через UART

Что на AlphaBot2-Base

AlphaBot2-Base-intro

  1. AlphaBot2 интерфейс управления:Для подключения различных устройств адаптера контроллера
  2. Ультразвуковой интерфейс модуля
  3. Препятствие избегая индикаторы
  4. Omni-направление колеса
  5. ST188:Светоотражающий Инфракрасный фотоэлектрический датчик, для предотвращения препятствий
  6. ITR20001/T:Светоотражающий Инфракрасный фотоэлектрический датчик для отслеживания линии
  7. ПотенциометраДля регулировки препятствий, избегая диапазона
  8. TB6612FNGDual H-bridge мотор водителя
  9. LM393Напряжение компаратора
  10. N20 micro редукторный двигательСнижение скорости 1:30, 6 В/600 об./мин.
  11. Резиновые колесаДиаметр 42 мм, ширина 19 мм
  12. Мощность переключатель
  13. Батарея держатель:Поддерживает 14500 батарей
  14. WS2812B:Правда цвет RGB светодиодов
  15. Мощность индикатор

Что на AlphaBot2-Pi

AlphaBot2-Pi-intro-2

  1. AlphaBot2 интерфейс управления:Для подключения AlphaBot2-Base
  2. Малина Pi интерфейс:Для подключения Raspberry Pi 3 Модель B
  3. Servo интерфейс
  4. USB к UART:Легко контролировать Pi через UART
  5. LM2596:5 В регулятор напряжения
  6. TLC1543:10-разрядный AD чип приобретения, позволяет Pi использовать аналоговые датчики
  7. PCA9685:Сервопривод контроллер, сделать его более плавно, чтобы вращать сковородку
  8. CP2102:USB к UART преобразователь
  9. Джойстик
  10. ИК-приемник
  11. Зуммер

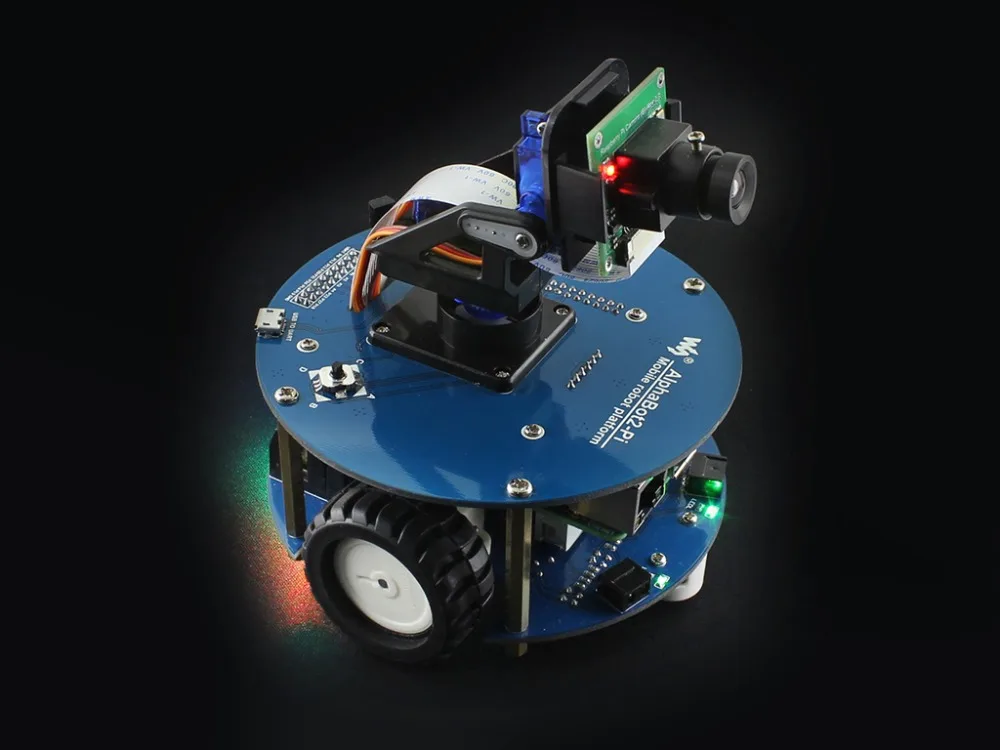

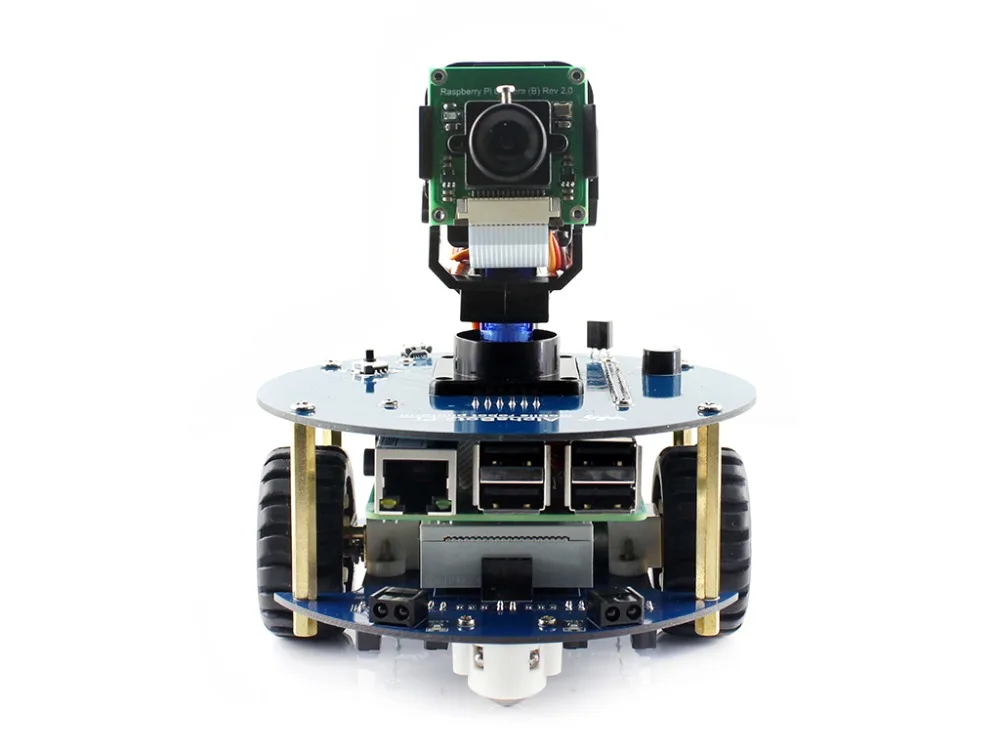

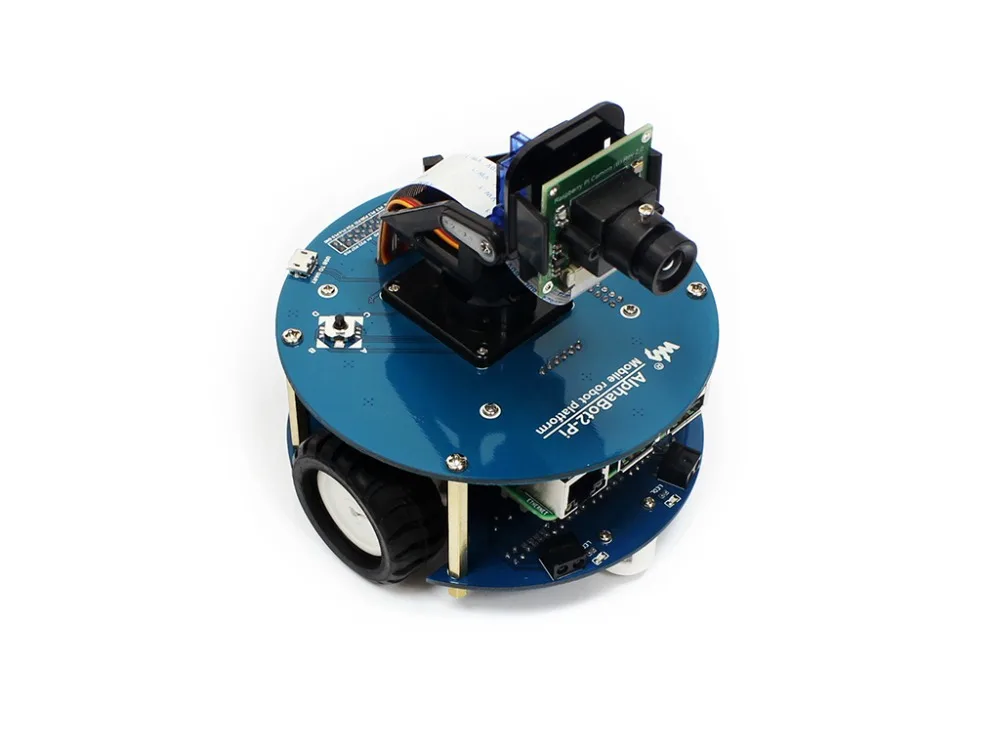

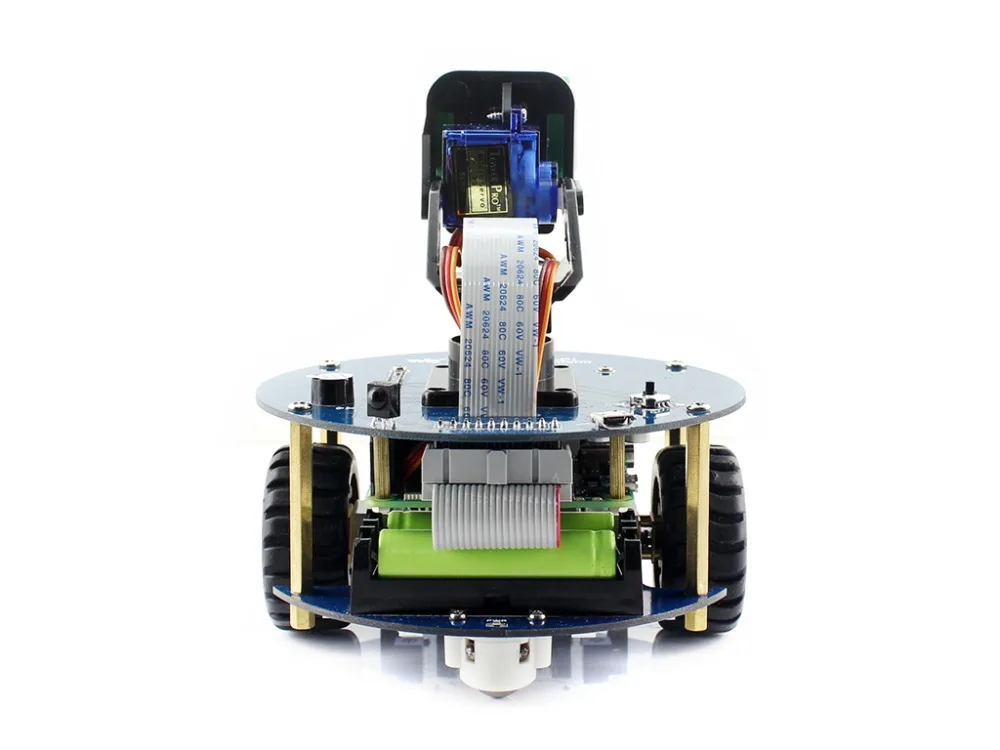

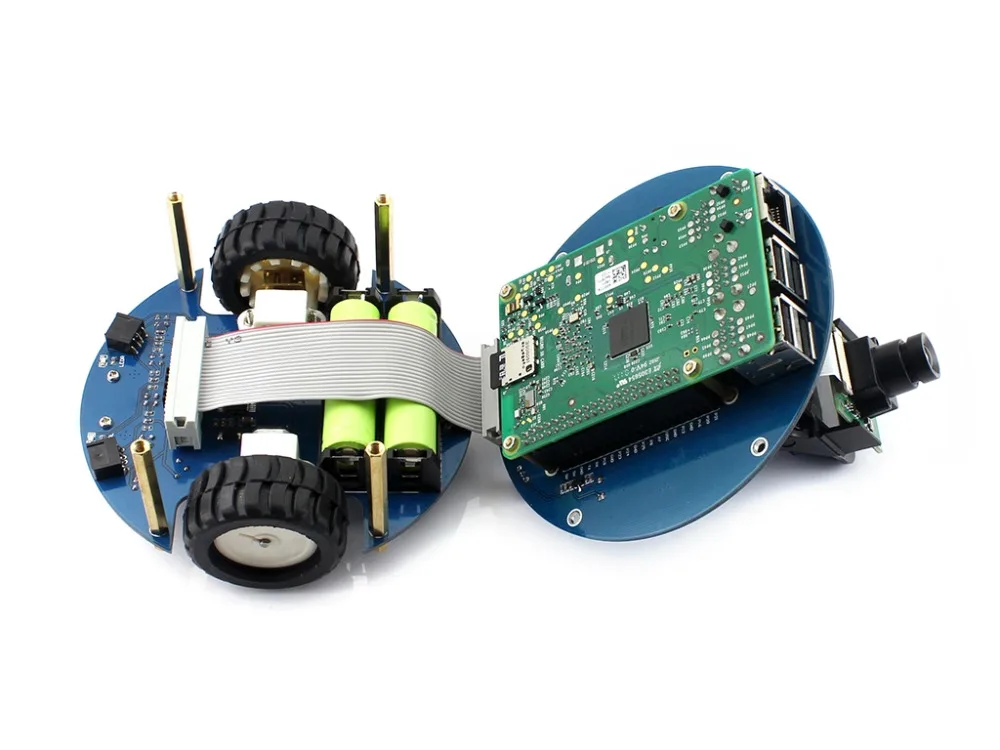

Фотографии

AlphaBot2-Pi-detail_01AlphaBot2-Pi-detail_02AlphaBot2-Pi-detail_03

AlphaBot2-Pi-2AlphaBot2-Pi-3

AlphaBot2-Pi-4AlphaBot2-Pi-6AlphaBot2-Pi-7

AlphaBot2-Pi-8AlphaBot2-Pi-9AlphaBot2-Pi-10AlphaBot2-Pi-11

Примеры

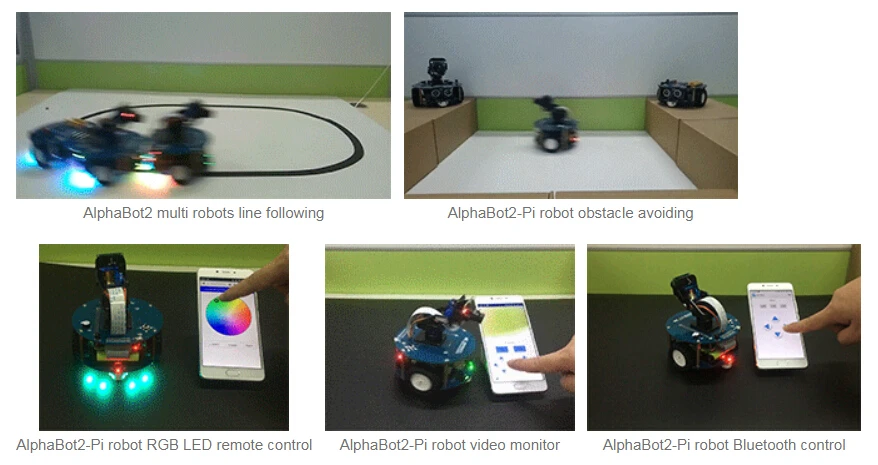

QQ20180531162206


Примечание: фотографии только для справки, другие доски/модули/аксессуары не входят в стоимость.

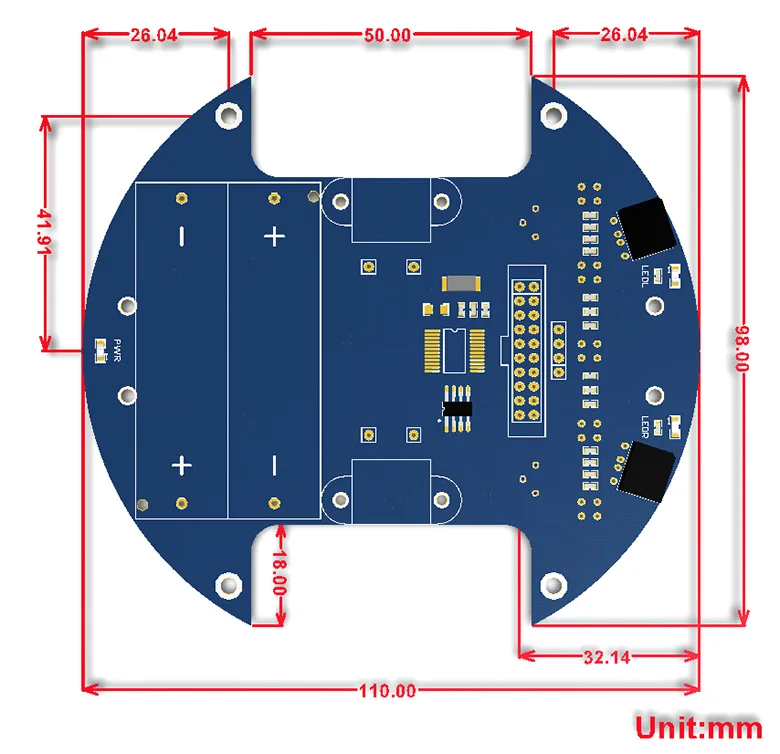

Размеры

AlphaBot2-Base-size

Ресурсов развития

Wiki:Www.waveshare.com/wiki/AlphaBot2-Pi

Руководство по выбору

Посылка содержаниеПродукты
ТоварОписаниеAlphaBot2-Ar Acce PackAlphaBot2-ArAlphaBot2-PiZero Acce PackAlphaBot2-PiZero WAlphaBot2-PiZero WHAlphaBot2-Pi Acce PackAlphaBot2-PiAlphaBot2-Pi3 B +
Raspberry Pi 3 Модель BRaspberry Pi 3 Модель B
Raspberry Pi 3 Модель B +Raspberry Pi 3 Модель B +
AlphaBot2-PiПлата адаптера, для подключения Raspberry Pi
Малина Pi Zero WRaspberry Pi Zero W (встроенный WiFi)
Малина Pi Zero WHRaspberry Pi Zero WH (встроенный WiFi, предплатные заголовки)
AlphaBot2-PiZeroПлата адаптера, для подключения RPi Zero W/WH
UNO плюсРасширенный Arduino совместимый совета
AlphaBot2-ArПлата адаптера, для подключения Arduino
Двойного режима BluetoothBluetooth-режим Bluetooth-модуля
AlphaBot2-BaseВодитель двигателя, интегрирует датчики для предотвращения препятствий, отслеживание линии
Ультразвуковой датчикУльтразвуковое препятствие, избегающее,-
ИК-пульта дистанционного управленияУдаленно управлять роботом
Камера RPi (B)Raspberry Pi камера, регулируемый фокус
SG90Сервопривод, работа с сковородой, контроль поворота камеры
Micro SD карта 16 ГБ16 ГБ Miro SD карта, класс 10
5 В 3A Мощность адаптерОбеспечивает 5 В 3A источник питания, штекер micro USB

Примечание:
AlphaBot2-Ar Acce PackТребуется совместимый контроллер Arduino, если у вас нет одного в руке, пожалуйста, рассмотрите все в одном наборе:AlphaBot2-Ar.
AlphaBot2-Pi Acce PackТребуется контроллер Raspberry Pi, если у вас нет одного в руке, пожалуйста, рассмотрите все в одном комплекте:AlphaBot2-Pi,AlphaBot2-Pi3 B +.
AlphaBot2-PiZero Acce PackТребуется контроллер Raspberry Pi Zero/Zero W/Zero WH, если вы не имеете одного в руке, пожалуйста, рассмотрите все в одном комплекте:AlphaBot2-PiZero WH.
Благодаря конструкции, модуль ультразвукового датчика не может быть использован с AlphaBot2-Pi alphabot2-pi.

Посылка содержание

Вес:0,448 кг

AlphaBot2-Pi Acc Pack

Примечание: Этот продукт требует двух 14500 батареек для работы, которые не входят в комплект и должны приобретаться отдельно.

  1. AlphaBot2-Pi (адаптер) x1
  2. AlphaBot2-Base (Базовое шасси) x1
  3. Камера RPi (B) x1
  4. Micro SD Card 16 ГБ x1
  5. Адаптер питания US standard 5 В/3A micro x1
  6. SG90 servo x2
  7. 2 DOF pan и тентованный комплект x1
  8. ИК-пульта дистанционного управления x1
  9. FC-20P кабель 8 см x1
  10. Штекер USB типа A, штекер micro B, кабель x1
  11. 15PIN FFC 25 см x1
  12. AlphaBot2-Pi винты x1
  13. Micro SD кардридер x1(Бесплатно)
  14. Отвертка x1(Бесплатно)
2

Доп. запчасти в комплекте

  1. Raspberry Pi 3 Модель B + x1
