Oписание продукта

AlphaBot2 робот строительный комплект для оригинальных Element14

Raspberry Pi 3 Model B

Описание

AlphaBot2 робот строительство комплект для Pi, с контроллером Raspberry Pi 3 Model B

Обзор

Этот робот-комплект AlphaBot2 предназначен для использования с Raspberry Pi 3 Model B. Он имеет богатые общие функции робота, включая отслеживание линии, предотвращение препятствий, Bluetooth/Инфракрасный/WiFi Пульт дистанционного управления, видео

Благодаря высоки интегрированной модульной конструкции, это довольно легко собрать с помощью кнопки, без пайки, без проводки. После нескольких минут, потраченных на аппаратную сборку, вы почти находитесь там, наши демо-коды с открытым исходным кодом готовы помочь вам начать быстро.

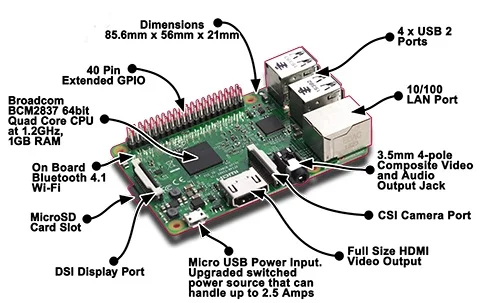

Raspberry Pi 3 Особенности

RPi3-B-intro

  • BCM2837, 1,2 ГГц 64-бит четырехъядерный процессор ARM Cortex-A53
  • 1 ГБ Оперативная память
  • 10/100 порт Ethernet
  • 802.11n WiFi NIC
  • Bluetooth 4,1 и Bluetooth Low Energy (BLE)
  • Порт HDMI
  • Интерфейс USB 2,0x4
  • Micro SD слот для карт
  • Комбинированный аудиоразъем 3,5 мм и композитное видео
  • 40-pin GPIO интерфейс
  • Интерфейс камеры (CSI)
  • Интерфейс дисплея (DSI)
  • Улучшенное управление питанием, поддерживает больше периферийных устройств (требуется блок питания 2,5 А или выше)

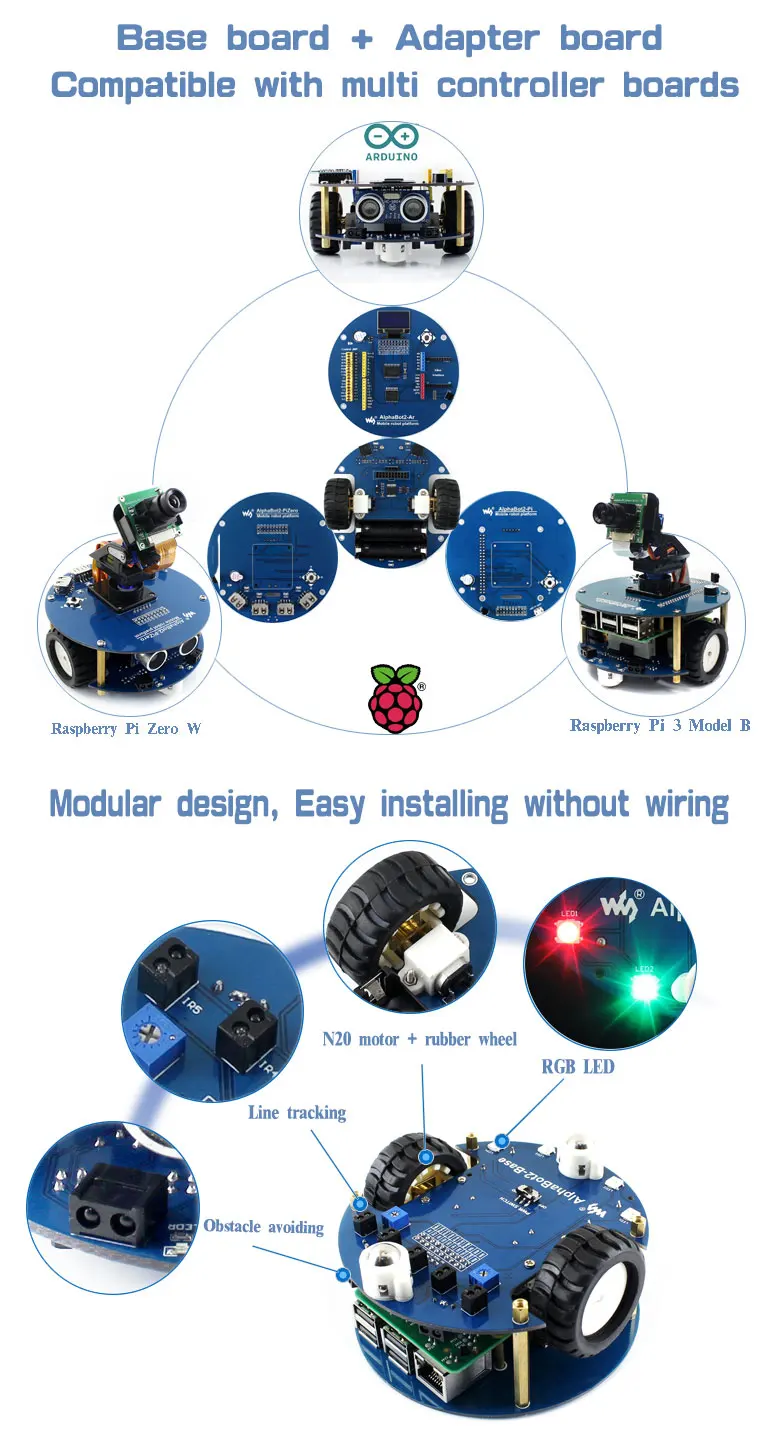

AlphaBot2 Особенности

AlphaBot2 использует 2-слой структуру, чтобы обеспечить превосходную устойчивость и совместимость.

AlphaBot2-Base, Нижний Базовый Корпус:

  • 5-канальный инфракрасный датчик, аналоговый выход, в сочетании с PID-алгоритмом, стабильное отслеживание линии
  • Встроенные модули, такие как отслеживание линии, предотвращение препятствий, не требует грязной проводки
  • TB6612FNG двойной H-мост мотор драйвер, по сравнению с L298P, это более эффективно, более компактный, и меньше отопления
  • N20 микроэлектропривод, с металлические шестерни, низкий уровень шума, высокая точность
  • Встроенные светодиоды RGB, истинное цветовое освещение, довольно круто

AlphaBot2-Pi, Верхняя плата адаптера для контроллера:

  • LM2596 регулятор напряжения, обеспечивает Pi со стабильной 5 V питания
  • TLC1543 AD чип сбора, позволяет Pi использовать аналоговые датчики
  • PCA9685 сервоконтроллер, сделать его более плавным, чтобы повернуть головку сковороды
  • CP2102 UART преобразователь, легким для управления Pi через UART

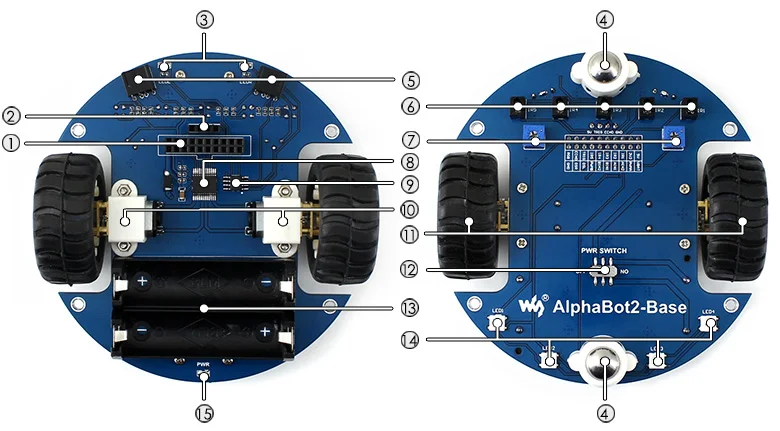

Что на AlphaBot2-Base

AlphaBot2-Base-intro

  1. AlphaBot2 интерфейс управления:Для подключения типа платы адаптера контроллера
  2. Ультразвуковой интерфейс модуля
  3. Препятствие избегая индикаторы
  4. Omni-направление колеса
  5. ST188:Светоотражающие фотоэлектрический ИК-датчик, для предотвращения препятствий
  6. ITR20001/T:Светоотражающие фотоэлектрический ИК-датчик, для отслеживания линии
  7. ПотенциометраДля регулировки препятствий избегая диапазона
  8. TB6612FNGДвойной H-мост мотор драйвер
  9. LM393Компаратор напряжения
  10. N20 микроэлектроприводСкорость снижения 1:30, 6 в/600 об/мин
  11. Резиновые колесаДиаметр 42 мм, ширина 19 мм
  12. Мощность переключатель
  13. Батарея держатель:Поддерживает 14500 батарей
  14. WS2812B:Правда цвет RGB светодиодов
  15. Мощность индикатор

Что на AlphaBot2-Pi

AlphaBot2-Pi-intro

  1. AlphaBot2 интерфейс управления:Для подключения AlphaBot2-Base
  2. Малина Pi интерфейс:Для подключения Raspberry Pi 3 Model B
  3. Servo интерфейс
  4. USB к UART:Легко управлять Pi через UART
  5. LM2596:5 V регулятор напряжения
  6. TLC1543:10-бит AD чип сбора, позволяет Pi использовать аналоговые датчики
  7. PCA9685:Сервоконтроллер, сделать его более плавным, чтобы повернуть головку сковороды
  8. CP2102:USB к UART преобразователь
  9. Джойстик
  10. ИК-приемник
  11. Зуммер

Фотографии

AlphaBot2-Pi-detail_01AlphaBot2-Pi-detail_02AlphaBot2-Pi-detail_03

alphBot_pi

Примечание: фотографии только для справки, другие платы/модули/аксессуары не включены в цену.

Примеры

examples_pi

Примечание: фотографии только для справки, другие платы/модули/аксессуары не включены в цену.

Размеры

AlphaBot2-Base-size

Ресурсов развития

Wiki:Www.waveshare.com/wiki/AlphaBot2

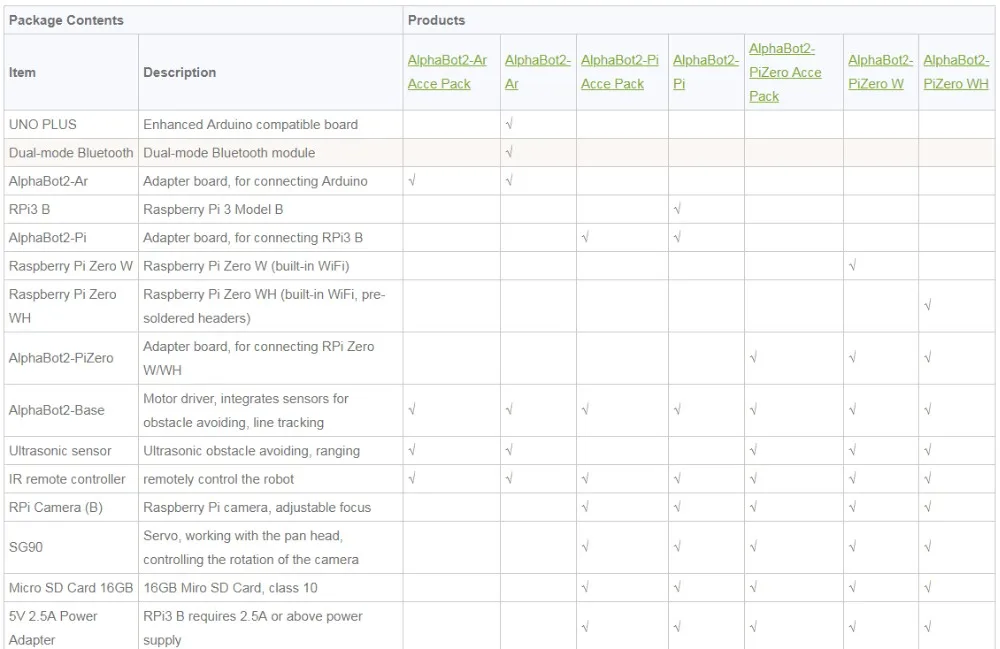

Руководство по выбору

1

Примечание:
AlphaBot2-Ar Acc PackТребуется совместимый контроллер Arduino, если у вас нет одного в руке, пожалуйста, рассмотрите все-в-одном комплекты:AlphaBot2-Ar.
AlphaBot2-Pi Acc PackТребуется контроллер Raspberry Pi, если у вас нет одного в руке, пожалуйста, рассмотрите Комплект «все в одном»:AlphaBot2-Pi.
AlphaBot2-PiZero Acc PackТребуется контроллер Raspberry Pi Zero/Zero W, который должен быть приобретен отдельно.
Из-за конструкции, модуль ультразвукового датчика не может использоваться с комплектом AlphaBot2-Pi.

Посылка содержание

1) AlphaBot2-Pi Acc пакет

Примечание: для работы этого продукта требуется два аккумулятора 14500, которые не входят в комплект и должны быть приобретены отдельно.

  1. AlphaBot2-Pi (плата адаптера) x1
  2. AlphaBot2-Base (Базовое шасси) x1
  3. Камера RPI (B) x1
  4. Micro SD карта 16 Гб x1
  5. Адаптер питания стандарт США 5 В/3A micro x1
  6. SG90 servo x2
  7. 2 Фо панорамирования и комплект для наклонных элементов x1
  8. ИК-пульта дистанционного управления x1
  9. FC-20P кабель 8 см x1
  10. Штекер USB типа A к разъему micro B x1
  11. 15PIN FFC 25 см x1
  12. AlphaBot2-Pi винты x1
  13. Micro SD кардридер x1(Бесплатно)
  14. Отвертка x1(Бесплатно)

2

2) дополнительные детали в комплекте

  1. Raspberry Pi 3 Model B x

1RPi3-B-1_93
