Oписание продукта



AlphaBot2 робот строительный комплект для Pi, с контроллером Raspberry Pi 3 Model B +

Обзор

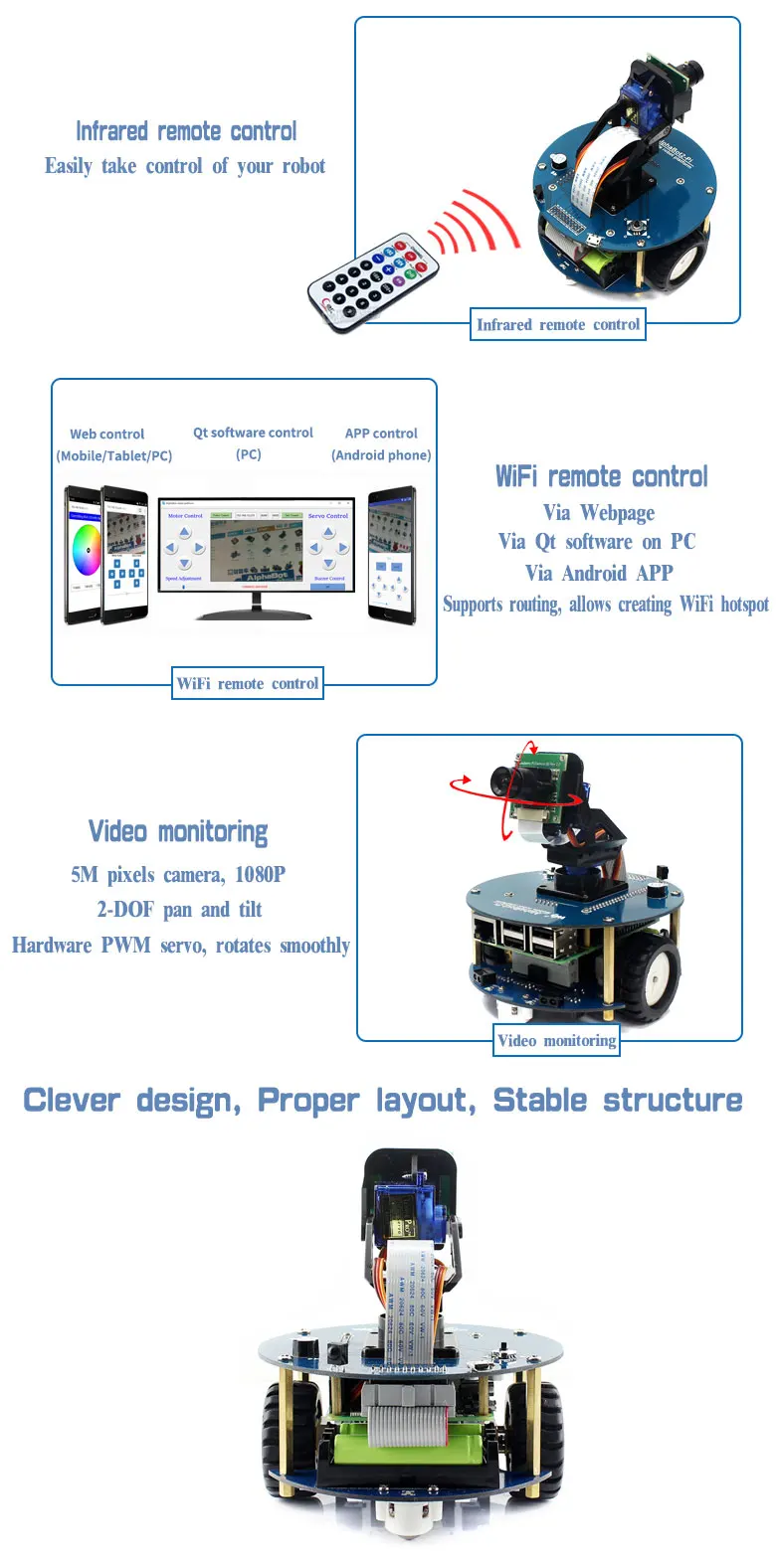

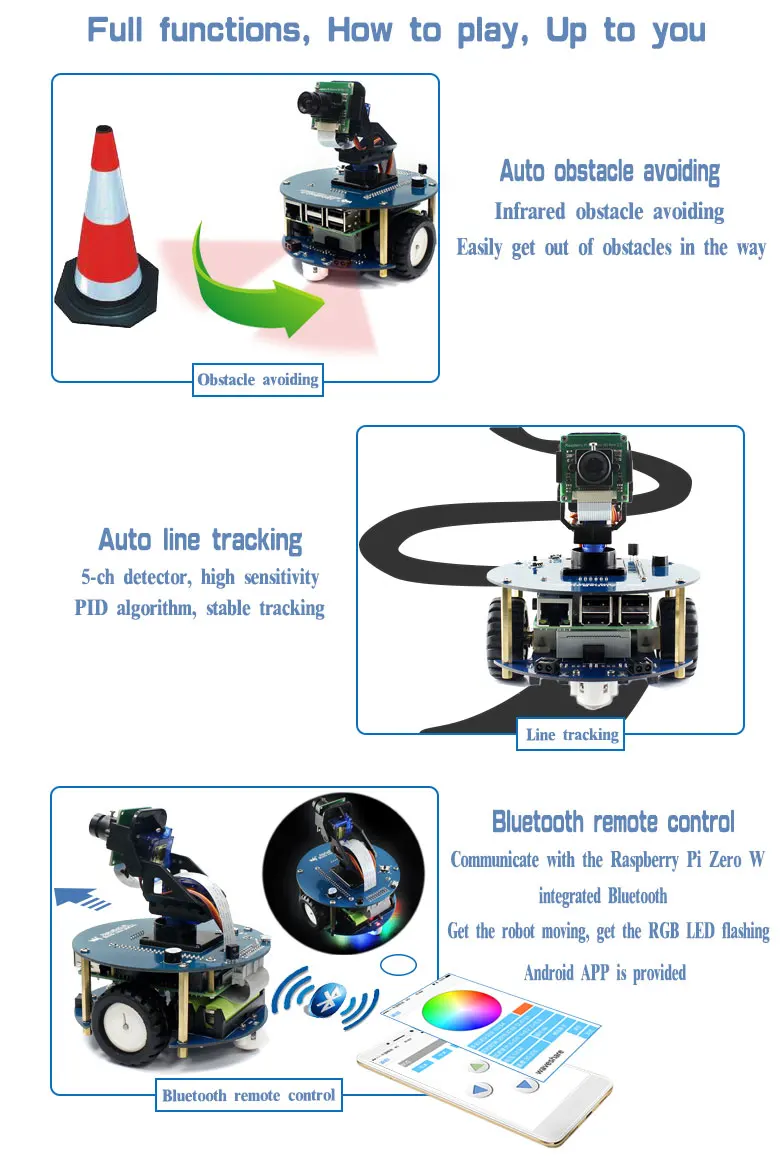

Этот комплект robot AlphaBot2 предназначен для использования с Raspberry Pi 3 Model B +. Он имеет богатые общие функции робота, включая отслеживание линии, предотвращение препятствий, Bluetooth/инфракрасный/WiFi Пульт дистанционного управления, мониторинг видео и т. д.

Благодаря высокоинтегрированной модульной конструкции, ее легко собрать с помощью защелки, без пайки, без проводки. Через несколько минут, потраченных на сборку оборудования, вы почти там, наши демонстрационные коды с открытым исходным кодом готовы помочь вам быстро начать работу.

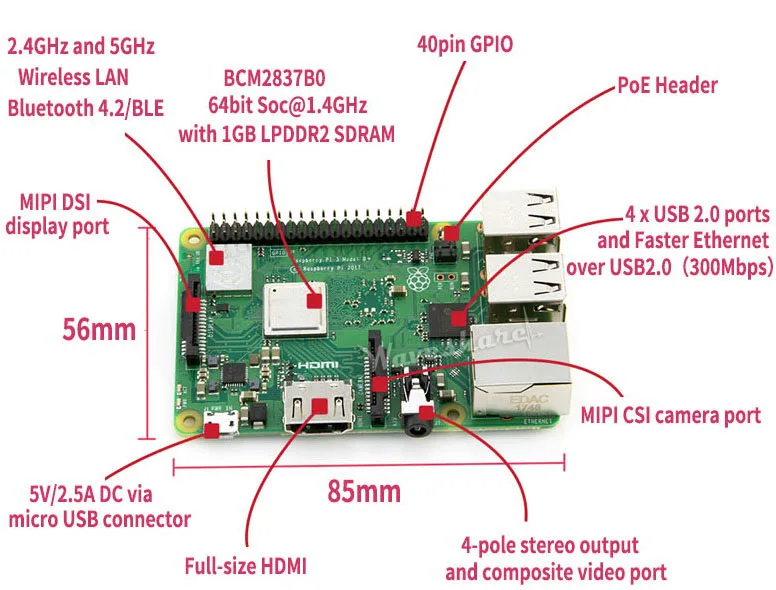

Raspberry Pi 3 Model B + Технические характеристики

RPi3-B-Plus-intro

  • Broadcom BCM2837B0, Cortex-A53 (ARMv8), 64-разрядная SoC @ 1,4 ГГц
  • 1 ГБ LPDDR2 SDRAM (синхронное динамическое ОЗУ)
  • 2,4 ГГц и 5 ГГц IEEE 802.11.b/g/n/ac Беспроводная LAN, Bluetooth 4,2, BLE
  • Гигабитный Ethernet через USB 2,0 (максимальная пропускная способность 300 Мбит/с)
  • Расширенный 40-контактный GPIO header
  • Полноразмерный HDMI
  • 4 порта USB 2,0
  • CSI порт камеры для подключения камеры Raspberry Pi
  • Порт дисплея DSI для подключения сенсорного экрана Raspberry Pi
  • 4-полюсный стереовыходной и композитный видеопорт
  • Micro SD порт для загрузки операционной системы и хранения данных
  • 5 V/2.5A DC разъем питания
  • Поддержка питания через Ethernet (PoE) (требуется отдельная шляпа PoE)

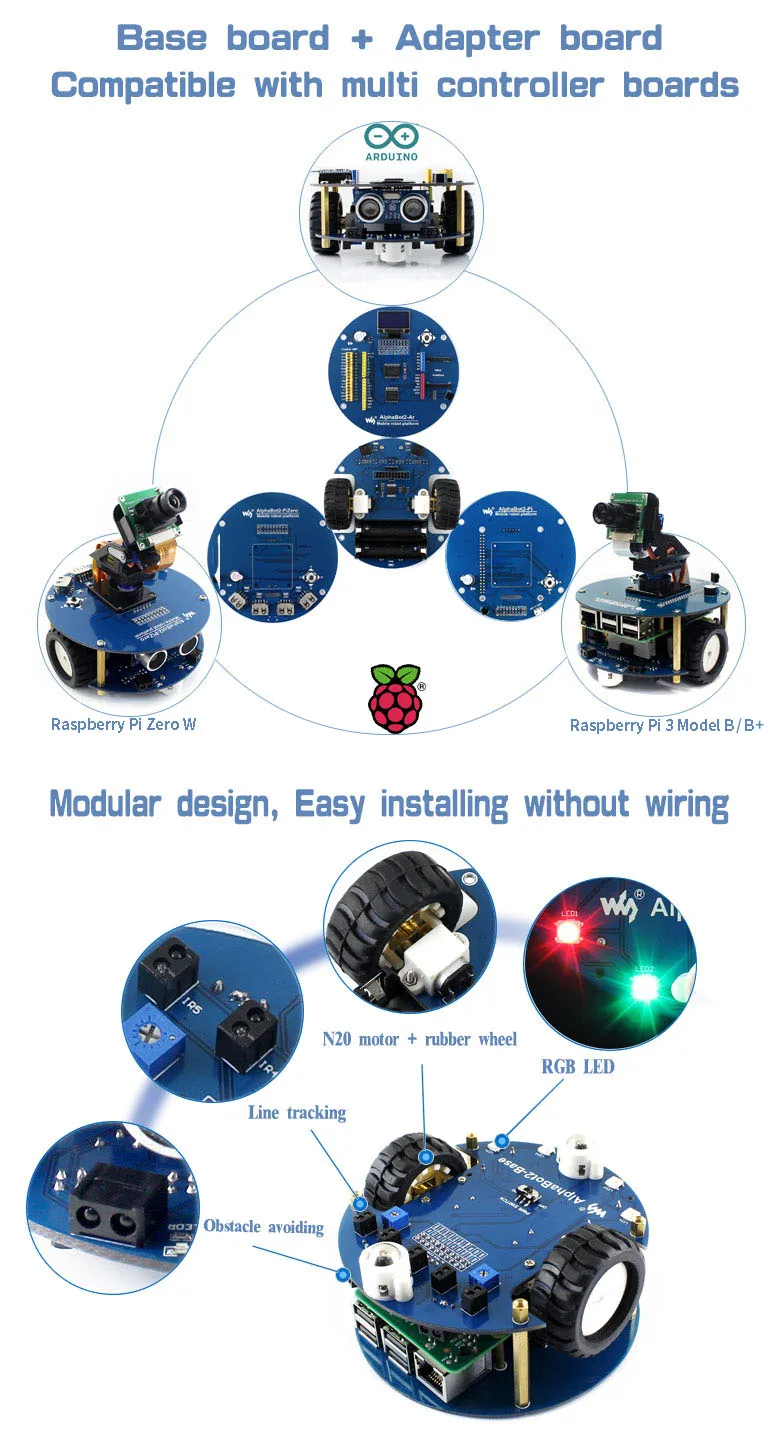

AlphaBot2 Особенности

AlphaBot2 использует 2-х слойный структуру для того чтобы обеспечить отличную стабильность и совместимость.

AlphaBot2-Base, Нижний Базовый Корпус:

  • 5-ch инфракрасный датчик, аналоговый выход, в сочетании с PID алгоритм, стабильная линия отслеживания
  • Встроенные модули, такие как отслеживание линии, предотвращение препятствий, не требует грязной проводки
  • TB6612FNG двойной H мост мотор драйвер, по сравнению с L298P, это более эффективно, более компактной и меньшим нагревом
  • N20 микроэлектропривод, металлические шестерни, низкий уровень шума, высокая точность
  • Встроенные RGB светодиоды, истинное цветовое освещение, довольно крутое

AlphaBot2-Pi, Верхняя плата адаптера для контроллера:

  • LM2596 регулятор напряжения, обеспечивает Pi с стабильной 5 V питания
  • TLC1543 AD чип сбора, позволяет Pi использовать аналоговые датчики
  • PCA9685 сервоконтроллер, сделать его более плавным, чтобы повернуть головку сковороды
  • CP2102 UART постоянного тока в переменный конвертер, простой для контроля Pi через UART

Что на AlphaBot2-Base

AlphaBot2-Base-intro

  1. AlphaBot2 интерфейс управления:Для подключения различных адаптеров контроллера
  2. Ультразвуковой Модуль интерфейса
  3. Препятствие избегая показателей
  4. Omni-колесо направления
  5. ST188:Светоотражающий фотоэлектрический ИК-датчик, для предотвращения препятствий
  6. ITR20001 Условия оплаты:Светоотражающий фотоэлектрический ИК-датчик, для отслеживания линии
  7. ПотенциометраДля регулировки препятствий избегания диапазона
  8. TB6612FNGДвойной H мост мотор драйвер
  9. LM393Компаратор напряжения
  10. N20 микроэлектроприводСкорость снижения 1:30, 6 в/600 об/мин
  11. Резиновые колесаДиаметр 42 мм, ширина 19 мм
  12. Мощность переключатель
  13. Батарея Патрон лампы:Поддерживает 14500 батареи
  14. WS2812B:True color, RGB светодиоды
  15. Мощность индикатор

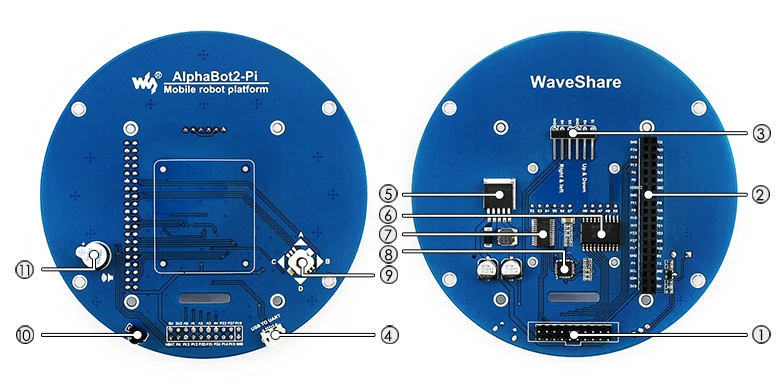

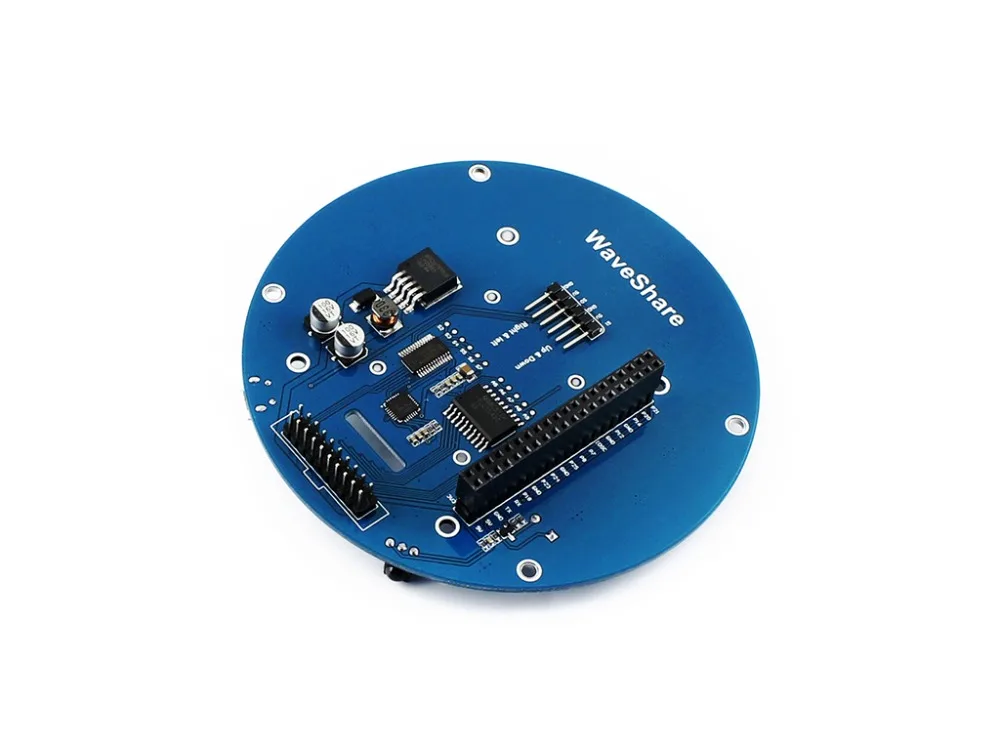

Что на AlphaBot2-Pi

AlphaBot2-Pi-intro-2

  1. AlphaBot2 интерфейс управления:Для подключения AlphaBot2-Base
  2. Raspberry Pi (дюймы):Для подключения Raspberry Pi 3 Model B
  3. Сервопривод интерфейс
  4. USB UART:Легко контролировать Pi через UART
  5. LM2596:5 V регулятор напряжения
  6. TLC1543:10 бит AD приобретения чип, позволяет Pi использовать аналоговые датчики
  7. PCA9685:Сервоконтроллер, сделать его более плавным, чтобы повернуть головку сковороды
  8. CP2102:USB UART конвертер
  9. Джойстик
  10. ИК-приемник
  11. Зуммер

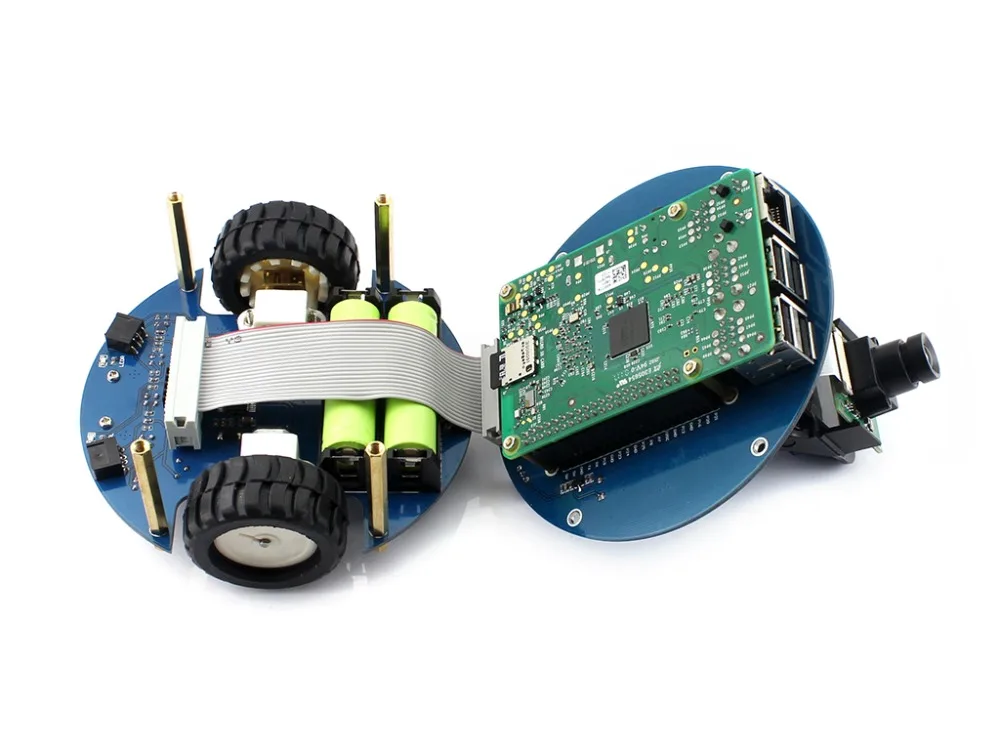

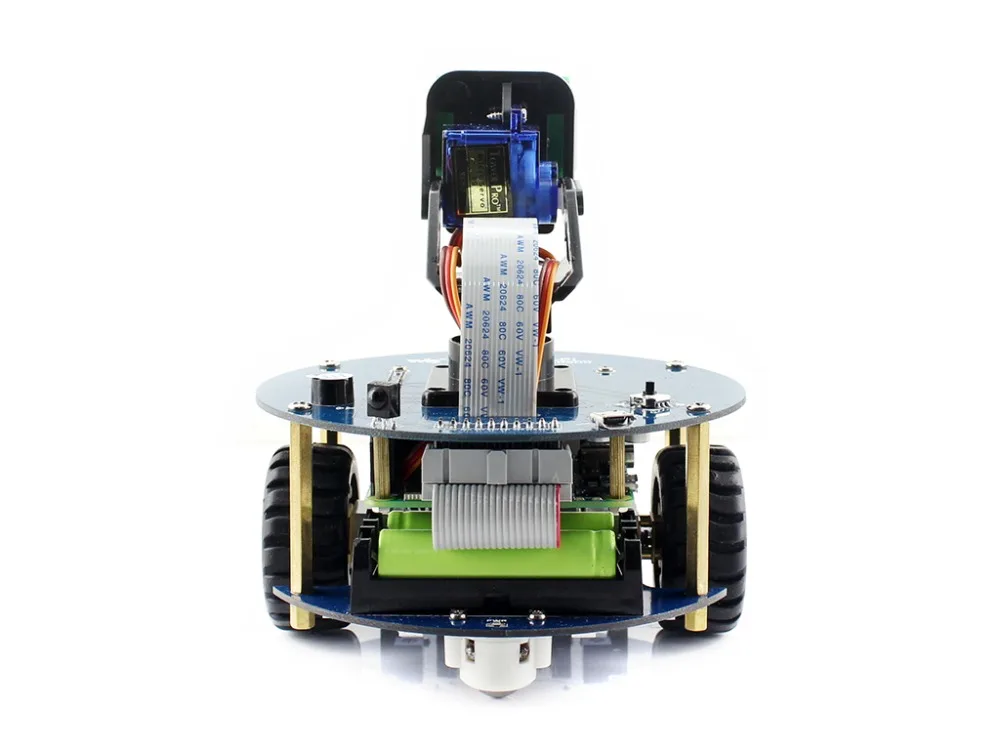

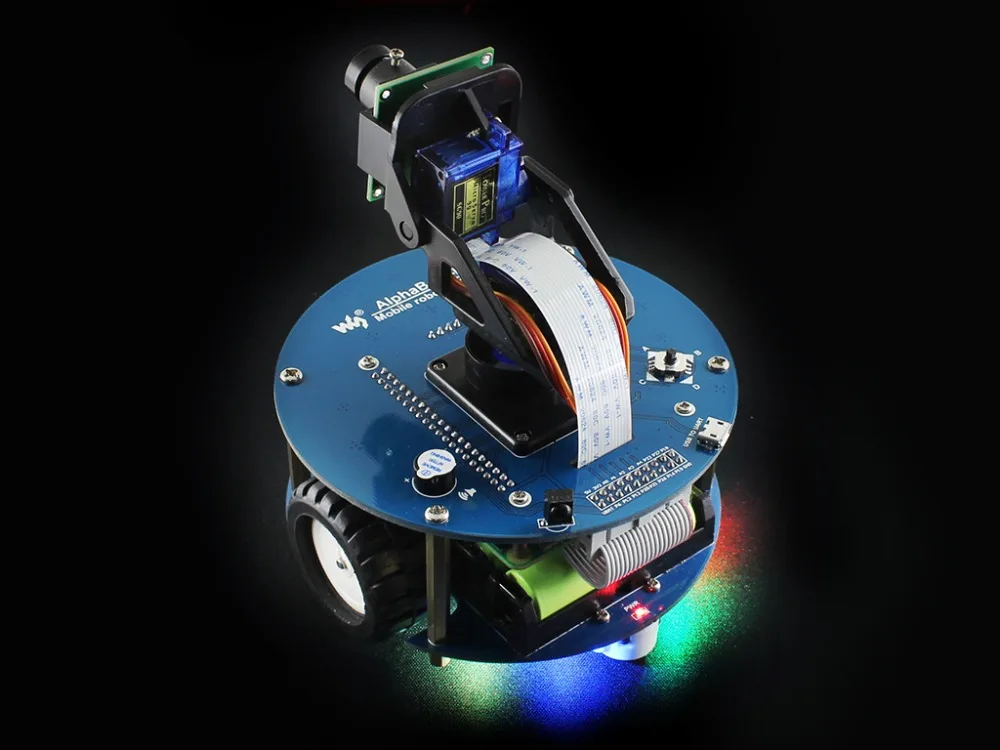

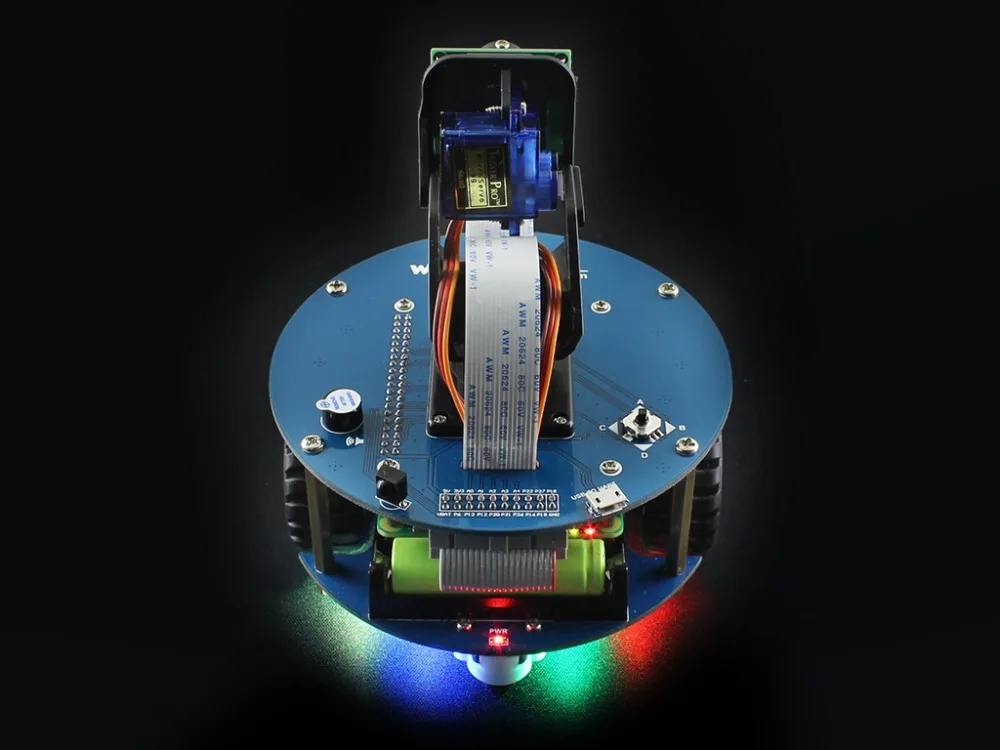

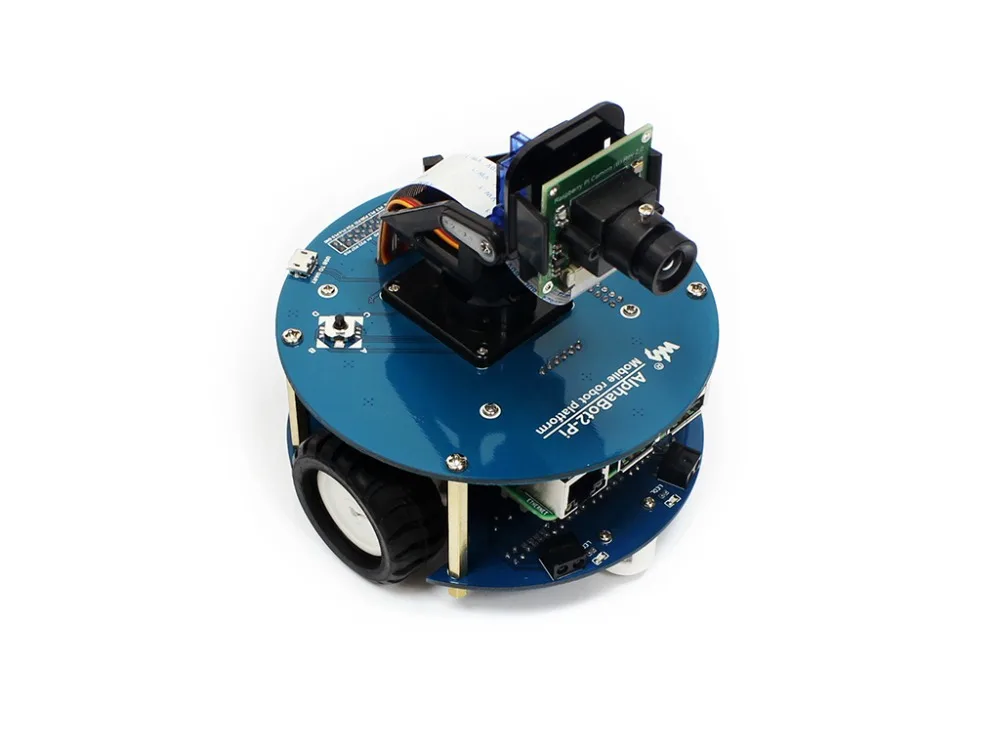

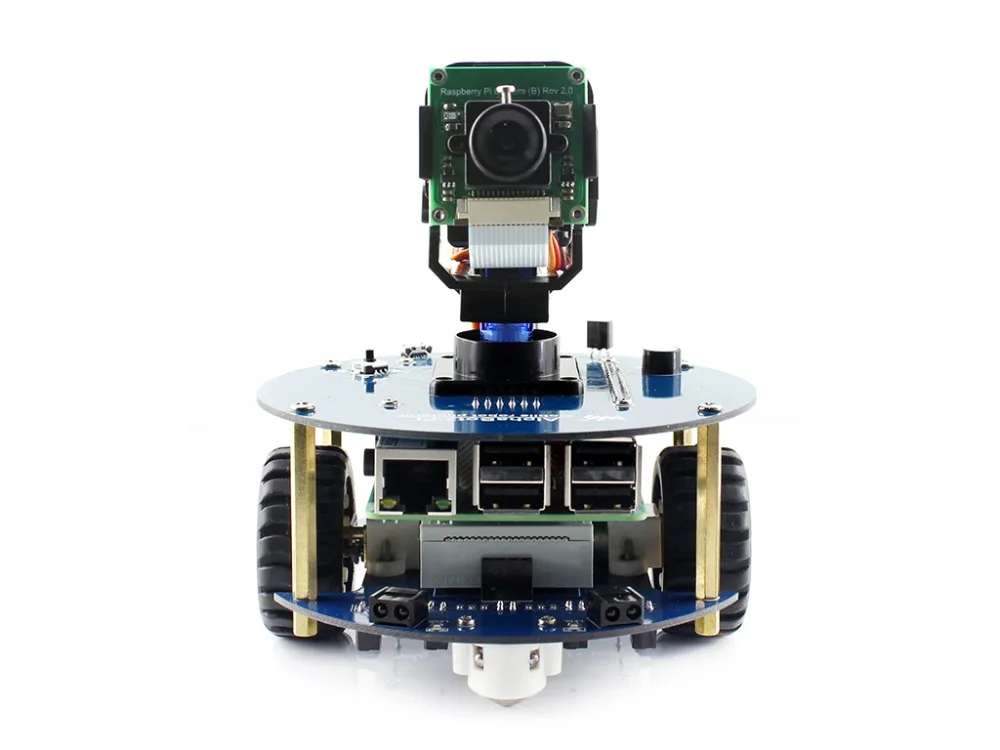

Фотографии

AlphaBot2-Pi-detail_01AlphaBot2-Pi-detail_02AlphaBot2-Pi-detail_03

AlphaBot2-Pi-2AlphaBot2-Pi-3

AlphaBot2-Pi-4AlphaBot2-Pi-6AlphaBot2-Pi-7

AlphaBot2-Pi-8AlphaBot2-Pi-9AlphaBot2-Pi-10AlphaBot2-Pi-11

Примеры

QQ20180531162206


Примечание: фотографии только для справки, другие платы/модули/аксессуары не включены в цену.

Размеры

AlphaBot2-Base-size



Развития ресурсы

Вики:Www.waveshare.com/wiki/AlphaBot2-Pi

Гид по выбору

Посылка содержаниеПродукты
ПредметОписаниеAlphaBot2-Ar Acce пакет Raspberry PiAlphaBot2-ArAlphaBot2-PiZero Acce пакет Raspberry PiAlphaBot2-PiZero WAlphaBot2-PiZero WHAlphaBot2-Pi Acce пакет Raspberry PiAlphaBot2-PiAlphaBot2-Pi3 B +
Raspberry Pi 3 Model BRaspberry Pi 3 Model B
Raspberry Pi 3 Model B +Raspberry Pi 3 Model B +
AlphaBot2-PiПлата адаптера, для подключения Raspberry Pi
Raspberry Pi Zero WRaspberry Pi Zero W (встроенный WiFi)
Raspberry Pi Zero WHRaspberry Pi Zero WH (встроенный WiFi, предварительно припаянные заголовки)
AlphaBot2-PiZeroПлата адаптера, для подключения RPI zero W/WH
UNO PlusУлучшенная Arduino совестимая плата
AlphaBot2-ArПлата адаптера, для подключения Arduino
Двойной режим BluetoothДвухрежимный модуль Bluetooth
AlphaBot2-BaseДрайвер двигателя, интегрирует датчики для предотвращения препятствий, отслеживание линии
Ультразвуковой датчикУльтразвуковое Предотвращение препятствий, диапазон
ИК-пульт дистанционного управленияУдаленное управление робот
Камера RPI (B)Raspberry Pi камера, регулируемый фокус
SG90Сервопривод, работающий с головкой сковороды, контролирующий вращение камеры
Карта Micro SD 16 Гб16 Гб карта памяти Miro SD, класс 10
Адаптер питания 5 V 3AОбеспечивает питание 5 V 3A, микро-usb-штекер

Примечание:
AlphaBot2-Ar Acce пакет Raspberry PiТребуется совместимый контроллер Arduino, если у вас нет одного в руке, пожалуйста, учитывайте все-в-одном комплекты:AlphaBot2-Ar.
AlphaBot2-Pi Acce пакет Raspberry Pi Требуется контроллер Raspberry Pi, если у вас нет одного в руке, пожалуйста, учитывайте Комплект «все в одном»:AlphaBot2-PiAlphaBot2-Pi3 B +.
AlphaBot2-PiZero Acce пакет Raspberry PiТребуется контроллер Raspberry Pi Zero/Zero W/Zero WH, если у вас нет одного в руке, пожалуйста, учитывайте Комплект «все в одном»:AlphaBot2-PiZero WH.
Из-за конструкции модуль ультразвукового датчика не может быть использован с набором AlphaBot2-Pi.

Посылка содержание

Вес:0,448 кг

AlphaBot2-Pi Acc пакет

Примечание: для работы этого продукта требуется два 14500 аккумулятора, которые не включены и должны быть приобретены отдельно.

  1. AlphaBot2-Pi (плата адаптера) x1
  2. AlphaBot2-Base (Базовое шасси) x1
  3. Камера RPI (B) x1
  4. Карта Micro SD 16 Гб x1
  5. Адаптер питания стандарт США 5 V/3A micro x1
  6. SG90 servo x2
  7. 2 DOF pan и комплект для наклонных элементов x1
  8. ИК-пульт дистанционного управления x1
  9. FC-20P кабель 8 см x1
  10. Штекер USB типа A для кабеля micro B x1
  11. 15PIN FFC 25 см x1
  12. AlphaBot2-Pi винты x1
  13. Кардридер Micro SD x1(Бесплатно)
  14. Отвертка x1(Бесплатно)
3

Дополнительные детали в комплекте

  1. Raspberry Pi 3 Model B + x1
