Oписание продукта

Вычислительный модуль Raspberry Pi 3 Development Kit Тип B

Описание

Малина Pi вычислить модуль 3 Development Kit Тип B, CM3 IO, HDMI ЖК-дисплей, DS18B20, ИК-пульт дистанционного управления

Обзор

Поскольку Raspberry Pi Foundation выпустила вычислительный модуль 3, вы, возможно, наблюдали за ним некоторое время, не знаете, как начать работу. Теперь пора двигаться. Мы подготовим этот набор для разработки для быстрой оценки вычислительного модуля 3, уменьшая цикл разработки.

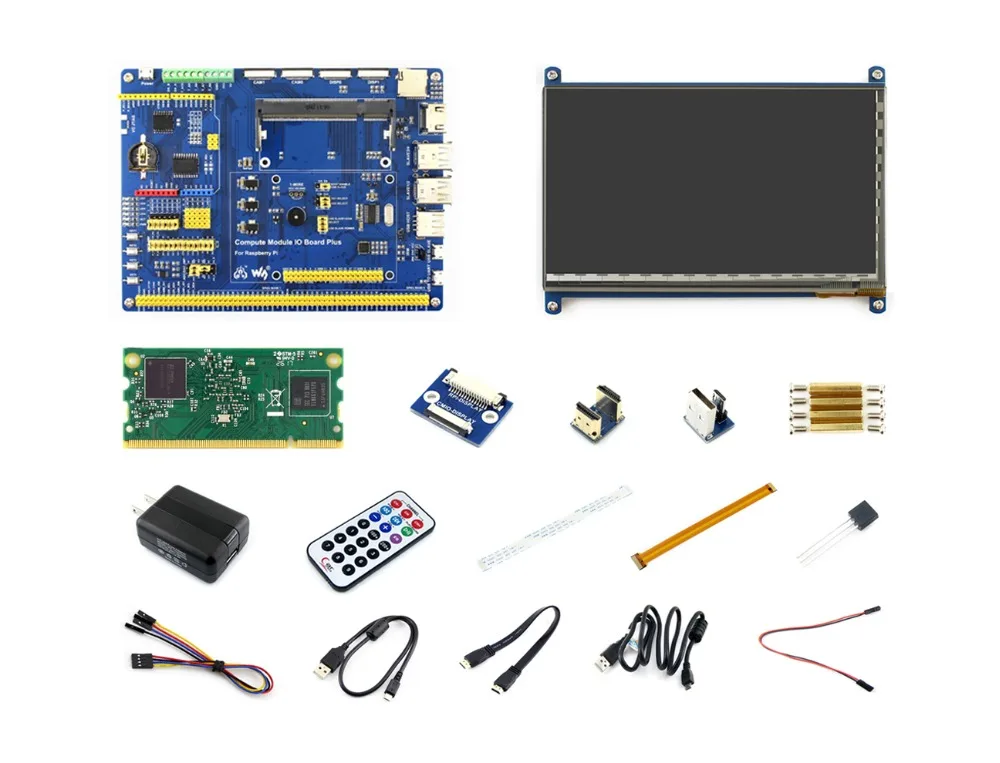

Ключевые части в этом наборе разработки Compute Module 3 включают:

  • Вычислить модуль 3:Raspberry Pi 3 промышленная версия, Pi в гибком форм-факторе, с 4 ГБ eMMC Flash
  • Вычислительный модуль IO Плата плюс:Расширить виды интерфейсов от CM3, таких как USB, HDMI, как обычный Pi, чтобы помочь оценки
  • 7-дюймовый HDMI ЖК-дисплей (C):Ультра высокой четкости сенсорный экран ЖК-дисплей, обеспечивает легкий способ достижения человека-машина-взаимодействие

CM3/CM3L Особенности

  • BCM2837
    • 64-bit 1,2 ГГц четырехъядерный процессор ARM Cortex-A53
  • 1 ГБ Оперативная память
  • 4 ГБ флэш-emmc(Для CM3 только, не для CM3L)
  • Разъем SODIMM 200PIN (штыри I/O с твердым золотым покрытием 35U)
    • 48 x GPIO
    • 2 x I2C
    • 2 х SPI
    • 2 х UART
    • 2 x SD/SDIO(1x SD pin На CM3 был использован для 4 ГБ eMMC флэш)
    • 1 x HDMI 1.3a
    • 1 x USB2 HOST/OTG
    • 1 x dpi (Параллельный RGB дисплей)
    • 1 x NAND (SMI)
    • 1x4-lane CSI Камера Интерфейс (до 1 Гбит/с на lane)
    • 1x2-lane CSI Камера Интерфейс (до 1 Гбит/с на lane)
    • 1x4-lane DSI Дисплей Интерфейс (до 1 Гбит/с на lane)
    • 1x2-lane DSI Дисплей Интерфейс (до 1 Гбит/с на lane)
  • По сравнению с CM1, CM3/CM3L поддерживает больше OS, как Windows 10 (бесплатная IOT-определенной версии от microsoft)

7-дюймовый HDMI ЖК-дисплей (C) Особенности

  • BCM2837
    • 64-bit 1,2 ГГц четырехъядерный процессор ARM Cortex-A53
  • 1 ГБ Оперативная память
  • 4 ГБ флэш-emmc(Для CM3 только, не для CM3L)
  • Разъем SODIMM 200PIN (штыри I/O с твердым золотым покрытием 35U)
    • 48 x GPIO
    • 2 x I2C
    • 2 х SPI
    • 2 х UART
    • 2 x SD/SDIO(1x SD pin На CM3 был использован для 4 ГБ eMMC флэш)
    • 1 x HDMI 1.3a
    • 1 x USB2 HOST/OTG
    • 1 x dpi (Параллельный RGB дисплей)
    • 1 x NAND (SMI)
    • 1x4-lane CSI Камера Интерфейс (до 1 Гбит/с на lane)
    • 1x2-lane CSI Камера Интерфейс (до 1 Гбит/с на lane)
    • 1x4-lane DSI Дисплей Интерфейс (до 1 Гбит/с на lane)
    • 1x2-lane DSI Дисплей Интерфейс (до 1 Гбит/с на lane)
  • По сравнению с CM1, CM3/CM3L поддерживает больше OS, как Windows 10 (бесплатная IOT-определенной версии от microsoft)

7-дюймовый HDMI ЖК-дисплей (C) Особенности

  • Совместимость с вычислить модуль IO доска V3 от Raspberry Pi Foundation
  • Raspberry Pi GPIO заголовок, для подключения типов Raspberry Pi шляпы
  • Подключение Arduino, также поддерживает экраны Arduino
  • 1-четырехпроводной интерфейс, для подключения одного-bus устройств, таких как DS18B20
  • 4x клавиши, 4x светодиоды, 1x зуммер, для тестирования ввода/вывода
  • Встроенный usb-концентратор, позволяет подключать больше usb-устройств
  • ИК-приемник, ИК-пульт дистанционного управления доступен
  • Встроенный USB в UART, для серийной отладки
  • Сенсор интерфейс
  • 10-разрядный АЦП, 38ksps, 11-ch (6-ch для Arduino интерфейс, 5-ch для датчиков)
  • 16-ЦАП, 2-ch
  • Бортовой RTC, одна из самых общих и полезных функций

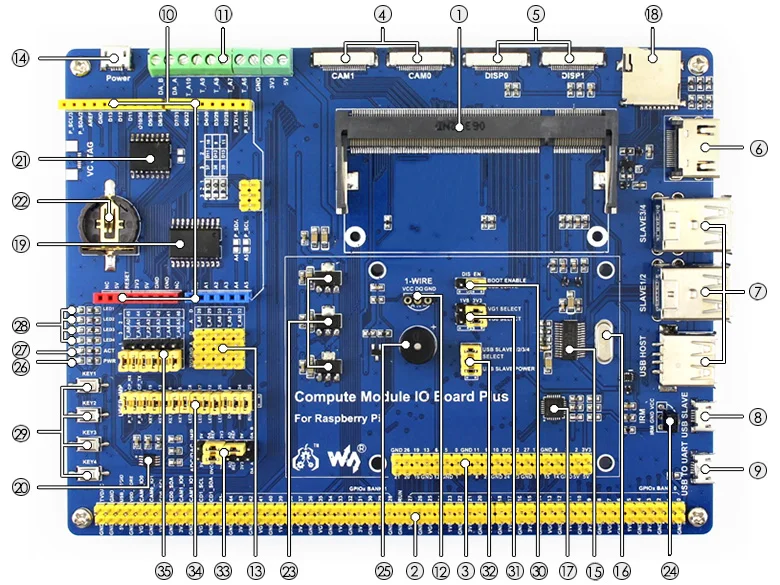

Что на вычислительном модуле IO Board Plus

Compute-Module-IO-Board-Plus-intro

  1. Вычислить Модуль интерфейса:Для подключения вычислительного модуля 3 или вычислительного модуля 3 Lite
  2. Вычислительный модуль GPIO header:Прорыв всех контактов вычислительного модуля
  3. Raspberry Pi GPIO заголовок:Для подключения шапок Raspberry Pi
  4. CSI интерфейс:Порты камеры, для подключения камеры Raspberry Pi
  5. DSI интерфейс:Порты дисплея, для подключения ЖК-дисплея Raspberry Pi
  6. Порт HDMI
  7. Порты USB:Для подключения USB устройств
  8. USB подчиненный интерфейс:Позволяет записывать изображение системы для вычисления модуля 3
  9. Интерфейс USB к UART:Для последовательных отладки
  10. Arduino заголовка:Для подключения Arduino Шилдс
  11. Входные/выходные Винтовые клеммы AD/DA
  12. 1-четырехпроводной интерфейс:Для подключения одного-bus устройств, таких как DS18B20
  13. Сенсор интерфейс
  14. Мощность порт:5 В 2.5A
  15. FE1.1S:USB HUB чип
  16. 12 мГц кристалл
  17. CP2102:USB к UART преобразователь
  18. Слот для карты Micro SD:Вставьте карту Micro SD с предварительно сгоревшей системой, чтобы запустить вычислительный модуль 3 Lite
  19. TLC1543:АЦП
  20. DAC8552:16-ЦАП, 2-ch
  21. DS3231:Высокоточный микросхема RTC, I2C интерфейс
  22. RTC держатель батареи:Поддерживает CR1220 батареи
  23. Напряжение регулятор:3,3 В/2,5 В/1,8 В
  24. LFN0038K:ИК-приемник
  25. Зуммер
  26. Мощность индикатор
  27. Индикатор Закон:Индикация статуса карты Micro SD
  28. Светодиоды пользователя
  29. Пользователя ключи
  30. Выбор загрузки
    • RU: Включите ПК для доступа к sd-карте/eMMC через USB SLAVE
    • DIS: вычислительный модуль будет загружен с sd-карты/eMMC
  31. VGx выбор мощности:Настройка уровня ввода/вывода
  32. Usb-концентратор включает перемычку:Концентратор включает и usb-источник питания
  33. Конфигурация АЦП/ЦАП:Config источник питания и эталонное напряжение АЦП/ЦАП
  34. Периферической конфигурации:Config управления контакты UART, пользователь ключи, пользователь светодиодов, 1 четырехпроводной интерфейс, ИК-приемник, и зуммер
  35. AD Arduino выбор
    • Подключение 1 и 2: Arduino A0-A5 как цифровой контакт управления
    • Подключение 2 и 3: Arduino A0-A5 как AD вход

Фотографии

Compute Module 3 (B)

Руководство по выбору

Посылка содержаниеТовары
ТоварDescriptioncВычислить модуль 3Вычислить модуль 3 Lite
Посылка вAcce AПосылка BAcce BПосылка вAcce AПосылка BAcce B
Вычислить модуль 3Raspberry Pi 3 CM3
Вычислить модуль 3 LiteRaspberry Pi 3 CM3L
Вычислительный модуль IO Плата плюсВычислить модуль IO доска V3 совместимость и расширения решения
7-дюймовый HDMI ЖК-дисплей (C)7-дюймовый ультра высокой четкости сенсорный дисплей
DS18B20Температура датчик
ИК-пульта дистанционного управленияПозволяет ИК-пульт дистанционного управления
5 В 2.5A Мощность адаптер5 В 2.5A выход
Micro SD карта 16 ГБ16 ГБ sd-карта Miro, класс 10

Вычислить модуль

  1. Вычислительный модуль 3x1
1Compute-Module-3-1_93

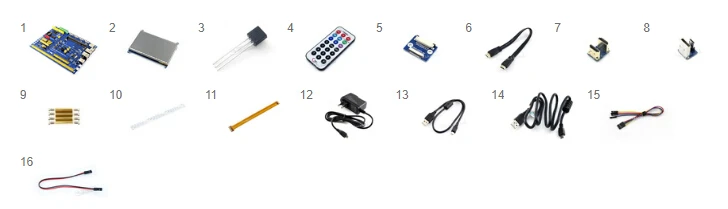

Набор аксессуаров

  1. Вычислительный модуль IO Плата плюс x1
  2. 7-дюймовый HDMI ЖК-дисплей (C) x1
  3. DS18B20 x1
  4. ИК-пульта дистанционного управления x1
  5. ЖК-дисплей адаптер x1
  6. Кабель HDMI x1
  7. HDMI адаптер x1
  8. Адаптер USB x1
  9. Набор винтов RPi (4 шт.) x1
  10. 22PIN FFC x1
  11. RPi Zero V1.3 Камера кабель 15 см x1
  12. Адаптер питания стандарт США В 5 V/3A microX1
  13. Штекер USB типа A для кабеля micro B 35 см x1
  14. Штекер USB типа A для кабеля micro B 120 см x2
  15. Перемычка 4-контакт к разделенных контакты x2
  16. Перемычка 2-pin 200-pitch мм 2,54 мм x2
