Oписание продукта

 DOKIOОсновные характеристики товара

Длина1640 ммВес23,00 кг
Ширина980 ммОсновной материалМонокристаллического
Высота40 ммМатериал рамыАлюминий

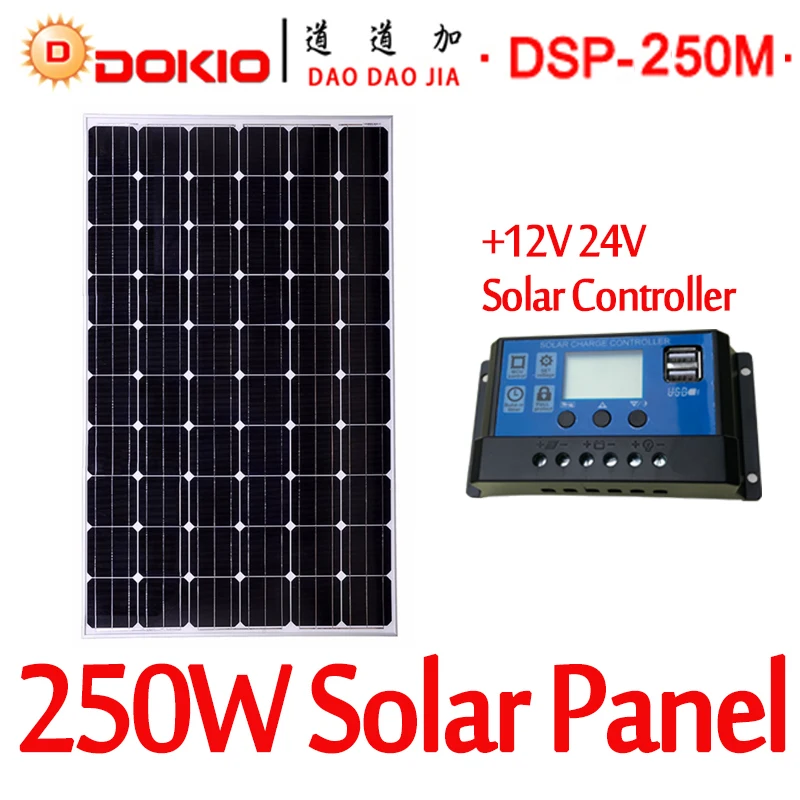

Примечание: контроллер MPPT 12 В/10A.

 DOKIO электрические характеристики

 В соответствии со стандартными условиями испытания (STC *)

Максимальная мощностьPmax250Wp
Напряжение холостого ходаЛОС37,5 В
Максимальное напряжение питания точкаVmpp30,00 В
Ток короткого замыканияЯ sc8.58A
Максимальная мощность точки токЯ mpp8.33A

 Производительность при 1000 Вт/M⊃2;, NOCT, AM 1,5

Незначительное снижение эффективности при частичной нагрузке при 25 °C: 100 Вт/м2, 95%-(+/-3%) КПС (1000 Вт/м2) достигается.

 Компонент материалов

Ячейки на модуль60Размеры ячейки156 мм x 156 мм
Типа ЯчейкиМонокристаллического кремнияСпередиЗакаленное стекло (EN12150)

 Интеграция системы параметры

Максимальное напряжение системы SC II1000 ВМаксимальный обратный ток16
Максимальное напряжение системы США NEC600 ВУвеличение snowload соотв. IEC 612155,4 кН/м⊃2;

 Тепловых характеристик

NOCT47 °CTC Лос-0.33%/°C
TC Isc0.042%/°CTC Pmpp-0.45%/°C

 Дополнительные данные

PTC рейтинг90 ВтМодуль эффективность17.0%
Распределительная коробкаIP65Докио плюс-сортировка *Pflash ≥ Pmax
РазъемMC4Мощность допуск *+/-3%

HTB10uRsQpXXXXcSXXXXq6xXFXXXO

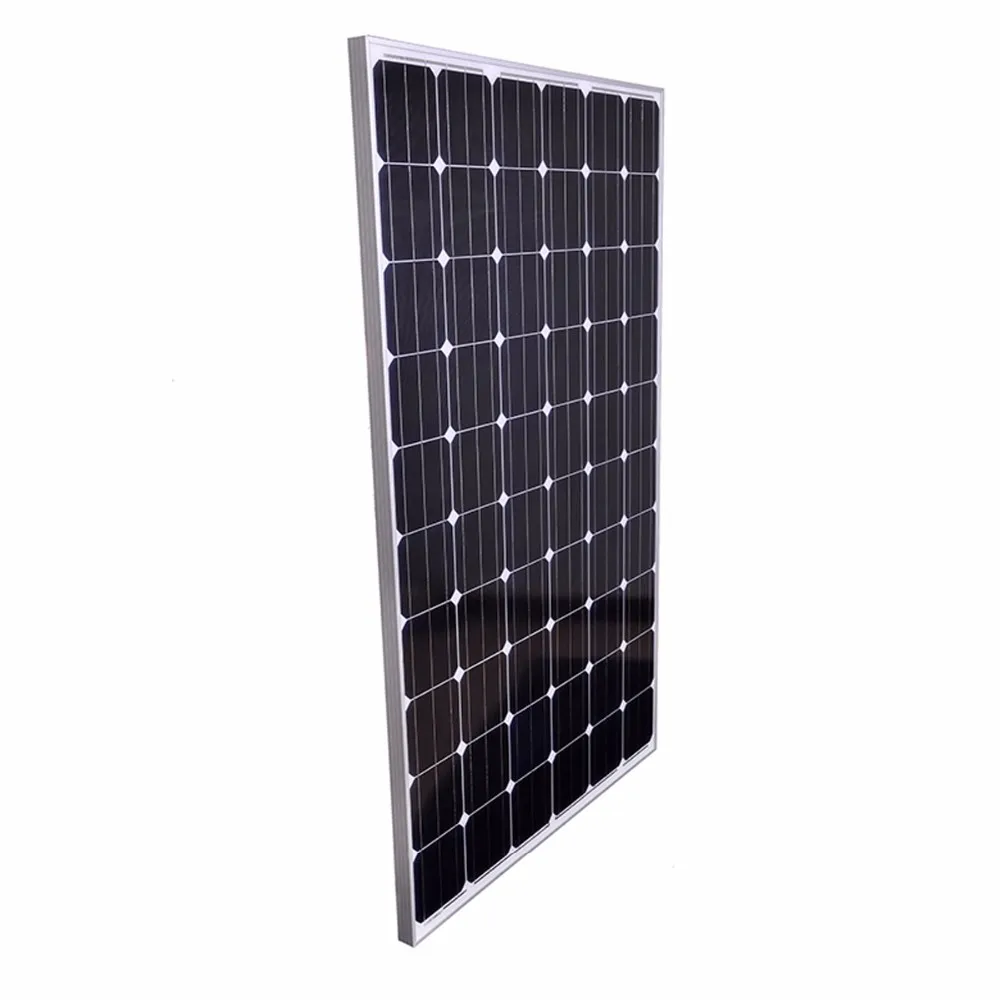

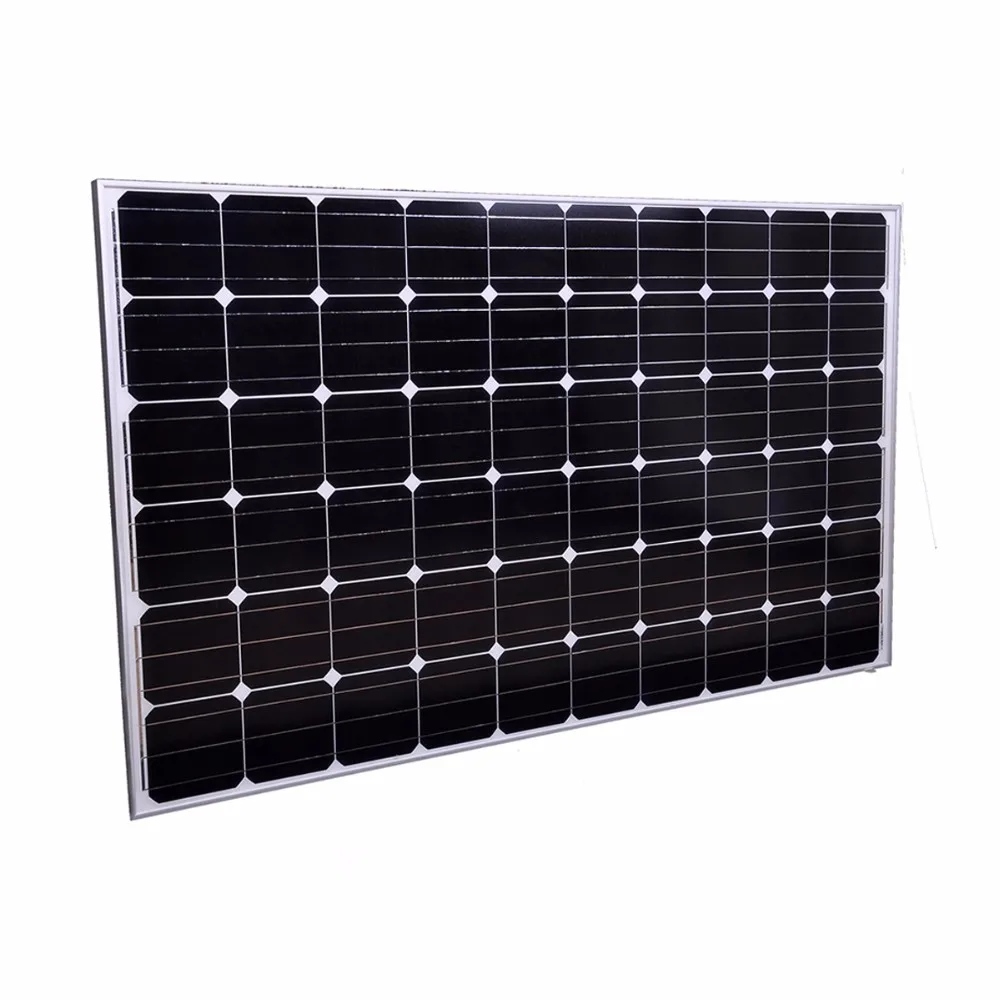

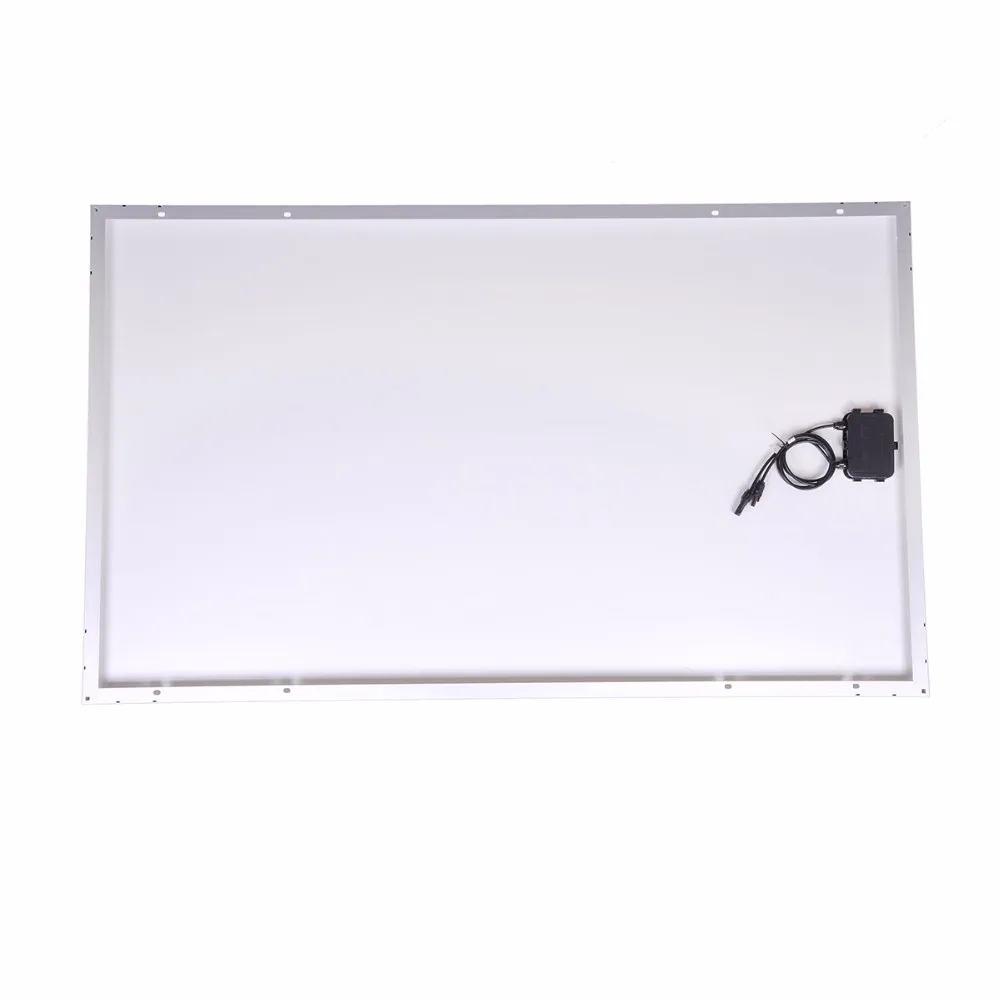

 DOKIO выставка продукта

therefourfivetwo

Постройте собственную солнечную систему

x2_1

Инструкция по эксплуатации солнечной панели

  • Монтаж и эксплуатация модуля солнечных ячеек
  • A). Климатических условиях
  • Установить модуль PV в соответствии со следующими условиями
  • Окружающей среды Температура:-20℃ до + 40℃.
  • Рабочая Температура:-20℃ до + 80℃.
  • Переносное давление снега: менее 2000 Па
  • Переносное давление ветра: менее 3000 Па
  • Водостойкость: не замачивать модуль PV в воде или постоянно подвергать его воздействию устройства или под фонтаны.
  • Стойкость к коррозии: за исключением коррозионной соленой зоны и знойной зоны.
  • B). Направление
  • Устанавливается модуль на юг (Северное полушарие) или север (Южное полушарие). на восток или Запад может быть отправлен только относительно небольшой объем электрической энергии, и неправильная установка ориентации вызовет потерю в выходе энергии.
  • Устройство, подключенное к серии, должно устанавливаться в том же направлении и с тем же углом наклона, потому что различные направления и углы могут вызывать потерю энергии из-за различий солнечной радиации.
  • Установка модуля должна избегать под тенями. Несмотря на то, что модуль уменьшает потерю энергии через объездный диод, эта тень приведет к утрате энергии в результате производства энергии.
  • При обычных обстоятельствах модуль генерирует больше тока и напряжения в системе, чем в стандартных условиях тестирования, поэтому, пожалуйста, используйте конфигурацию, Умножая 1,25 времени текущего тока короткого замыкания и напряжения в режиме открытого цепи во время установка и нанесение.
  • C). Установка и меры предосторожности
  • Модуль должен быть установлен на крыше с функцией пожаротушения.
  • Разъем для установки и подключения должен получить одобренную сертификацию разъема (VDE V 0126-3).
  • Соединительная коробка с типом, требуемым с помощью установки и подключения, должна получить одобренную сертификацию соединительной коробки (2 PFG1162).
  • Кабели с типом, требуемыми при установке и подключении, должны получить одобренную сертификацию кабелей (2 PFG1161).
  • При установке модулей в пакетах расстояние между модулями должно быть более 100 мм.
  • Во-первых, поместите модуль солнечной батареи с определенным углом зрения (как правило, 30 ° или 45°в горизонтальной горизонтальная), и выбрать направление, которое может позволить солнечному свету непосредственно излучать модуль солнечной батареи для большего времени, чтобы разместить модуль.
  • Модуль и кронштейн должны быть полностью установлены с землей.
  • При установке модулей уберите от источника зажигания или топлива.
  • Структура и кронштейн установки должны иметь внешние давления, такие как давление ветра и давление снега.
  • Структура установки должна быть устойчивой к окружающей среде и отбирать соответствующие материалы и консервант.
  • Метод для высокой высоты установки должен быть уместен.
  • Высокий уровень падения может привести к смерти, инвалидности и ущербу.
  • Запрещено разбирать, сгибать, выбрасывать модуль, И не шокировать его жесткими объектами или ходить по нему.
  • D). Проводное подключение и меры предосторожности
  • Откройте соединительную коробку, подключите красный провод к позитивному полюсу (+) а черный провод к отрицательному полюсу (-) и вставьте другой конец в интерфейс провода из солнечной ячейки аккумуляторной камеры.
  • Закреплите модуль на кронштейне с помощью крепления и монтажного отверстия, твердость и интенсивность крепления элемента и модуля должны соответствовать стандарту и быть в соответствии с соответствующие требования.
  • Пользуемся частным объединением, предоставленным компанией.
  • Примечание: короткого замыкания для положительных и отрицательных полюсов запрещено.
  • Суставы должны быть ужесточены без каких-либо осмотров; в противном случае эти проверки могут вызвать искры.
  • Проверьте, не расстегивается ли крепежная часть конструкции установки; в противном случае она должна быть усилена.
  • Часто очищают пыль и грязь на поверхности PV модуля с мягкой тканью, чтобы предотвратить потерю в энергетическом выходе за счет блока на поверхности модуля. Проверьте часто, если поверхность модуля заблокирована объектами.
  • Замените модули с теми же спецификациями и тем же типом товары.
  • Будьте осторожны, чтобы не связаться с открытой частью провода или сустава, и если это необходимо, носите изолятор (например, инструменты, перчатки и др.).
  • В процессе монтажа и обслуживания, обязательно покрывать поверхность модуля тканью или другими легкими материалами, потому что модуль будет генерировать высокое напряжение под солнечным излучением, которое было бы опасно.

В соответствии с самыми высокими стандартами европейских испытаний

IEC61215 & 61730 3-1IEC61215 & 61730 3-2IEC61215 & 61730 3-3
