Oписание продукта

Raspberry Pi вычислительный модуль 3 разработчика типа B

(Примечание: стандартный адаптер США будет отправлен в посылка по умолчанию, если вы хотите изменить в ЕС адаптер, пожалуйста, оставьте нам сообщение в заказ)

Описание

Raspberry Pi вычислительный модуль 3 комплекта разработки Тип B, CM3 IO Плата, HDMI ЖК, DS18B20, ИК-пульт дистанционного управления

Обзор

Поскольку Фонд Raspberry Pi выпустил вычислительный модуль 3, вы, возможно, смотрели это уже некоторое время, не знаете, как начать. Теперь пришло время двигаться. Мы подготовим этот комплект для разработки для вас, чтобы быстро оценить вычислительный модуль 3, сократить цикл развития.

Основные части этого вычислительного модуля 3 набора для разработки включают:

  • Вычислить модуль 3:Raspberry Pi 3 промышленная версия, Pi в гибком форм-факторе, с 4 ГБ eMMC Flash
  • Вычислительный модуль IO Board Plus:Расширяют виды интерфейсов от см3, таких как USB, HDMI, как и обычные Pi, чтобы помочь оценки
  • 7-дюймовый HDMI lcd (C):Ультра высокой четкости сенсорный экран ЖК-дисплей, обеспечивает простой способ достижения человека-машины-взаимодействие

CM3/CM3L Особенности

  • BCM2837
    • 64-бит 1,2 ГГц четырехъядерный процессор Cortex-A53
  • 1 ГБ Оперативная память
  • 4 ГБ флэш-emmc(Только для см3, не для CM3L)
  • 200PIN SODIMM разъем (35U жесткий Золотой Покрытие I/O pins)
    • 48 x GPIO
    • 2 x I2C
    • 2 х SPI
    • 2 х UART
    • 2 х SD/SDIO(1x SD-ПИН на см3 был использован для 4 ГБ флэш-памяти eMMC)
    • 1 x HDMI 1.3a
    • 1 х USB2 хост/OTG
    • 1 x dpi (параллельный дисплей RGB)
    • 1 х NAND (SMI)
    • 1x4-lane CSI камера интерфейса (до 1 Гбит/с на переулок)
    • 1x2-lane CSI камера интерфейса (до 1 Гбит/с на переулок)
    • 1x4-переулок DSI интерфейс (до 1 Гбит/с в пер)
    • 1 х 2-переулок DSI интерфейс (до 1 Гбит/с в пер)
  • По сравнению с CM1, см3/CM3L поддерживает больше ОС, как Windows 10 (free IOT-конкретная версия от Майкрософт)

7 дюймовые ЖК-lcd (C) характеристики

  • 7 дюймов ips экран, 1024 × 600 высокое разрешение
  • Емкостный сенсорный управления
  • Поддерживает популярные мини-шт, как Raspberry Pi, BB Black и т. д.
    • При работе с Raspberry Pi, поддерживает малину, Ubuntu, WIN10 IoT, single touch, и драйвер бесплатно
    • При работе с другими мини-ПК, драйвер требуется и должен быть разработан пользователями
  • Не только для мини-шт, он может работать как компьютер монитор как и любой другой общий HDMI экран
    • При работе компьютера монитор поддерживает Windows 10/8. 1/8/7, пять баллов касания, и водитель бесплатно
  • Подсветка можно отключить для снижения потребляемой мощности

Вычислительный модуль IO Board Plus характеристики

  • Совместимость с вычислительным модулем IO Board V3 от тонального крема Raspberry Pi
  • Raspberry Pi GPIO заголовок, для подключения видов головных уборов Raspberry Pi
  • Возможность подключения Arduino, также поддерживает защитные щитки Arduino
  • 1-проводной интерфейс, для подключения устройств с одним автобусом, например DS18B20
  • 4x ключи, 4x светодиоды, 1x зуммер, для тестирования I/O
  • Встроенный USB-концентратор, позволяющий подключать больше USB-устройств
  • ИК-приемник, ИК-пульт ДУ в наличии
  • Встроенный USB-UART, для серийной отладки
  • Сенсор интерфейс
  • 10-бит АЦП, 38 КСП, 11-ч (6-ч для Arduino интерфейс, 5-ч для датчиков)
  • 16-бит ЦАП, 2-ч
  • Встроенный RTC, один из наиболее распространенных и полезных функций

То, что на вычислительном модуле IO Board Plus

Compute-Module-IO-Board-Plus-intro

  1. Вычислить Модуль интерфейса:Для подключения вычислительного модуля 3 или вычислительного модуля 3 Lite
  2. Вычислительный модуль GPIO header:Прорыв всех контактов модуля вычислительных модулей
  3. Raspberry Pi GPIO заголовок:Для подключения головных уборов Raspberry Pi
  4. CSI интерфейс:Порты камеры, для подключения Raspberry Pi камеры
  5. DSI интерфейс:Display ports, для подключения Raspberry Pi lcd
  6. Порт HDMI
  7. Порты USB:Для подключения USB устройств
  8. USB подчиненный интерфейс:Позволяет сжечь системный образ в вычислительном модуле 3
  9. USB к UART интерфейс:Для последовательных отладки
  10. Arduino заголовка:Для подключения Arduino Шилдс
  11. AD/DA вход/выходные винтовые клеммы
  12. 1-проводной интерфейс:Для подключения устройств с одним автобусом, типа DS18B20
  13. Сенсор интерфейс
  14. Мощность порт:5 В 2.5A
  15. FE1.1S:USB HUB чип
  16. 12 мГц кристалл
  17. CP2102:USB к UART преобразователь
  18. Слот для карт Micro SD:Включить карту Micro SD с предгорелой системой, чтобы запустить вычислительный модуль 3 Lite
  19. TLC1543:АЦП
  20. DAC8552:16-бит ЦАП, 2-ч
  21. DS3231:Высокоточный чип RTC, интерфейс I2C
  22. RTC держатель батареи:Поддерживает CR1220 батареи
  23. Напряжение регулятор:3,3 В/2,5 В/1,8 В
  24. LFN0038K:ИК-приемник
  25. Зуммер
  26. Мощность индикатор
  27. Индикатор Закон:Указывающая Статус карты Micro SD
  28. Светодиоды пользователя
  29. Пользователя ключи
  30. Выбор загрузки
    • RU: Включите ПК для доступа к SD-карте/eMMC через USB-раб
    • DIS: вычислительный модуль будет загружен с SD-карт/eMMC
  31. VGx выбор мощности:Конфигурация уровня I/O
  32. USB концентратор включить джемпер:Возможность выбора концентратора и USB-работорговли
  33. Конфигурация АЦП/КСР:Настройка блока питания и опорного напряжения АЦП/ЦАП
  34. Периферической конфигурации:Config кнопок управления UART, пользовательские ключи, пользовательские светодиоды, 1-проводной интерфейс, ИК приемник, и зуммер
  35. AD Arduino выбор
    • Подключение 1 и 2: Arduino A0-A5 как цифровой контрольный pin
    • Подключение 2 и 3: Arduino A0-A5 как AD вход

Руководство по выбору

Посылка содержаниеТовары
ТоварDescriptioncВычислить модуль 3Вычислить модуль 3 Lite
Посылка вAcce AПосылка BAcce BПосылка вAcce AПосылка BAcce B
Вычислить модуль 3Raspberry Pi 3 CM3
Вычислить модуль 3 LiteRaspberry Pi 3 CM3L
Вычислительный модуль IO Board PlusСовместимое и расширенное решение вычислительного модуля IO
7-дюймовый HDMI lcd (C)7 дюймов ультра высокого разрешения сенсорный дисплей
DS18B20Температура датчик
ИК-пульта дистанционного управленияПозволяет ИК-пульт дистанционного управления
5 В 2.5A Мощность адаптер5 В 2.5A выход
Micro SD карта 16 ГБ16 ГБ Miro SD карта, класс 10

Посылка содержание

Вес:0,664 кг

Вычислить модуль

  1. Вычислительный модуль 3x1
1Compute-Module-3-1_93

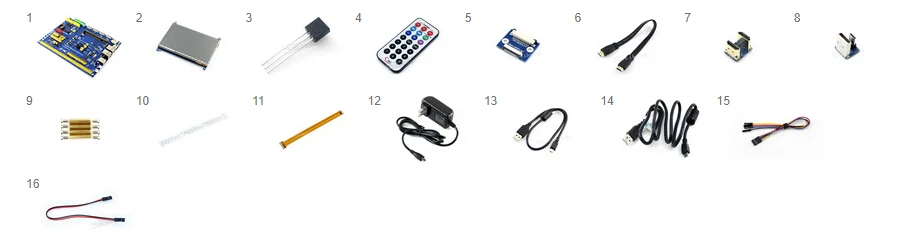

Набор аксессуаров

  1. Вычислительный модуль IO Board Plus x1
  2. 7-дюймовый HDMI lcd (C) x1
  3. DS18B20 x1
  4. ИК-пульта дистанционного управления x1
  5. ЖК-дисплей адаптер x1
  6. Кабель HDMI x1
  7. HDMI адаптер x1
  8. Адаптер USB x1
  9. Винты RPi (4 шт.) x1
  10. 22PIN FFC x1
  11. RPi Zero V1.3 Камера кабель 15 см x1
  12. Адаптер питания US standard 5 В/3A micro x1
  13. Штекер USB типа A в штекер micro B вилка см
  14. USB тип A штекер micro B Штекер кабель 120 см x2
  15. Перемычка 4-pin для разделенных контактов x2
  16. Перемычка 2-pin 2,54-pitch 200 мм x2
